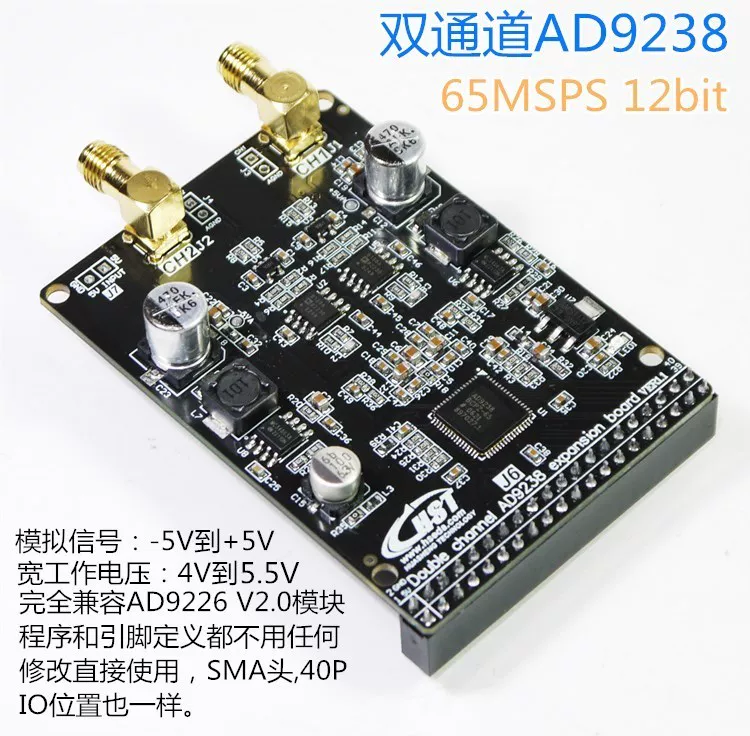

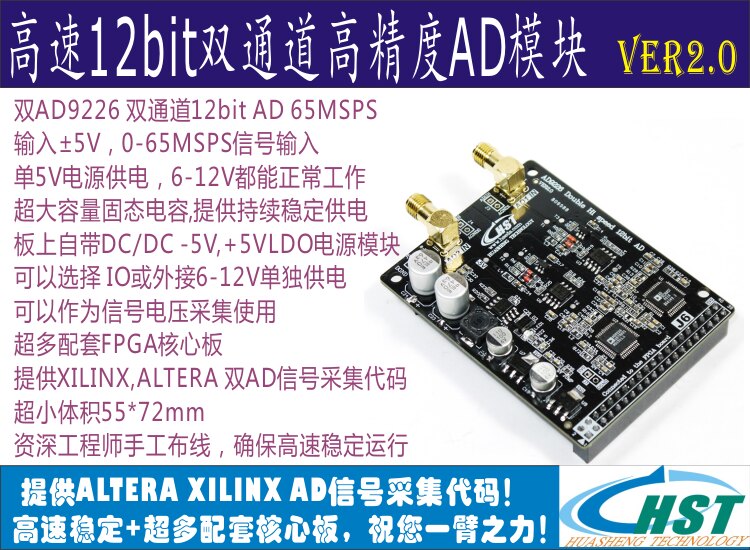

12bit · 65MSPS 双通道同步
一颗 AD9238 内封两片独立 AD9226，两路同一时钟采样，通道间无时差；实测超频 100MHz 仍可稳定连续运行。
点击放大
典型用途
高速信号采集
示波器前端
超声 / 通信
教学毕设
01 为什么选这块 AD 模块
不是一块"只焊了 ADC"的采集板：前端调理、隔离供电、三平台源码都做好了，接上核心板就能出数。
±5V 输入 · 50Ω 阻抗
AD8065 高速运放做单端转差分与电平压缩，-5V~+5V 映射到 1V~3V 量程，信号源、函数发生器可直连 SMA。
100% 兼容 AD9226 V2.0
40Pin 引脚、SMA 位置、程序全部与老版一致。以前用 AD9226 的项目，换板不用改一行代码。
板载 ±5V DC/DC 独立供电
4V~5.5V 宽压输入，也可经 J5 外接 6~12V 单独给模拟部分供电，避开核心板开关电源对采集的干扰。
三平台源码 + 6 通道扩展
Quartus II / ISE / Vivado 采集工程齐全，含 UART、以太网传输例程。三块模块挂一块核心板即 6 通道系统。
工业级温度 + 数模隔离
-40℃~80℃ 全温区工作；数字与模拟电源、地分开铺铜滤波，大容量固态电容供电，长时间采集不掉精度。
02 一颗信号怎么走完整块板
从 SMA 接口到 FPGA，信号只走五步，每一步都能在下面的标注图上指出来。
STEP 01
SMA 输入 ±5V
CH1 / CH2 两个 SMA，50Ω 阻抗，直接接信号源或探头。
STEP 02
AD8065 差分调理
单端转差分，把 ±5V 压缩到 1V~3V，匹配 ADC 输入范围。
STEP 03
AD9238 采样
双通道 12bit、65MSPS，同一时钟同步转换，并行输出数据。
STEP 04
40Pin 到 FPGA
2×20 排针 / 母座，两路各 12bit 数据 + 时钟 + OTR。
STEP 05
核心板处理
Quartus / ISE / Vivado 工程直接综合，可走 UART 或以太网回传。
量程换算：因为有前级电平转换，0V 输入时 ADC 端为 2V，-5V 对应 1V，+5V 对应 3V。需要测其它范围时，改运放反馈电阻即可重新定标，不必换模块。

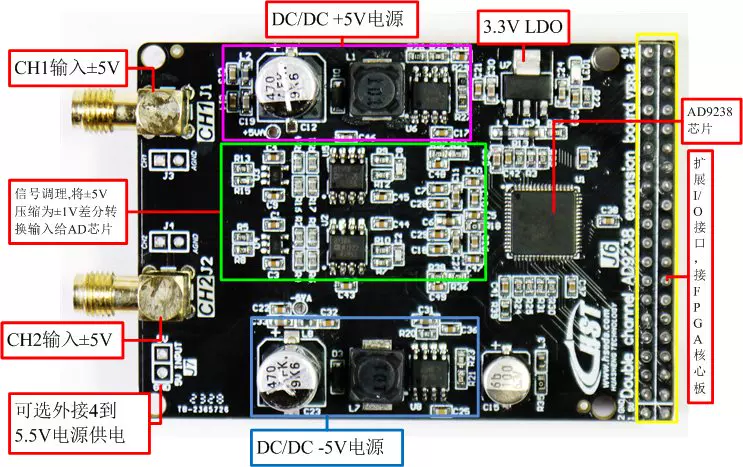

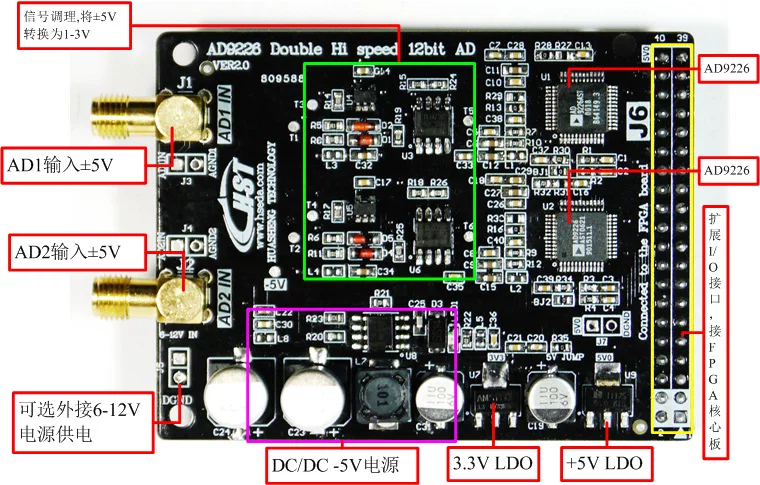

板上每一块都标出来了
- CH1 / CH2 输入：两个 SMA，各自 ±5V，互不影响
- 信号调理区：每通道独立运放，把 ±5V 压成 ±1V 差分
- DC/DC ±5V：为运放提供正负电源，支持信号过零检测
- 3.3V LDO：数字侧独立稳压，减少时钟抖动
- 扩展 IO 口：40Pin 接 FPGA 核心板，位置与 AD9226 版一致
- 外接供电：4~5.5V 或 J5 外接 6~12V，模拟部分可独立供电
03 技术参数
- 主芯片
- AD9238（ADI 双通道 12bit ADC，内封 2 片 AD9226）
- ADC 分辨率
- 12 bit
- 最高采样率
- 65 MSPS（可超频至 100MHz 稳定运行）
- 通道数
- 双通道同步采集
- 输入方式
- 差分输入，支持过零检测
- 输入范围
- ±5V（改运放电阻可调整量程）
- 输入阻抗
- 50 Ω
- 前端运放
- AD8065 高速运放，±5V → 1~3V 量程
- 供电电压
- 4V~5.5V DC，板载 ±5V DC/DC；J5 可外接 6~12V
- 控制接口
- 并行数据接口，2×20Pin（40Pin）
- 模块尺寸
- 55 × 72 mm（定制友晶 / 黑金版 72.11 × 60.50 mm）
- 工作温度
- -40℃ ~ 80℃（工业级）
- 适配核心板
- 友晶 Terasic / 黑金 ALINX / 正点原子 / 华升 EDA
- PCB 布线
- 资深工程师按高速数模原则布线，数模电源地隔离滤波
04 五个版本怎么选
页面上的"颜色分类"就是版本代号。先看通道数，再看要不要直接插你的核心板，剩下两项都是标配。
| 版本（颜色分类） | 通道 | 采样率 | 模拟输入 | 尺寸 | 接口 | 适合谁 |
|---|---|---|---|---|---|---|
| 白色 · 单通道 AD9226 | 1 路 | 12bit / 65MSPS | ±5V，50Ω | 25 × 58 × 12 mm | 1×SMA + 40Pin | 单路信号、体积敏感 |
| 柠檬黄 · 双通道 AD9226 | 2 路 | 12bit / 65MSPS | ±5V，50Ω | 55 × 72 mm | 2×SMA + 40Pin | 双路同步、预算优先 |
| 青色 · 双通道 AD9238推荐 | 2 路 | 12bit / 65MSPS（可超 100M） | ±5V，50Ω | 55 × 72 mm | 2×SMA + 40Pin | 精度与稳定性优先 |
| 军绿色 · 定制黑金 AD9238 | 2 路 | 12bit / 65MSPS | ±5V | 72.11 × 60.50 mm | 2×SMA + ALINX 2×18 | 直插黑金核心板 |
| 浅绿色 · 定制友晶 AD9238 | 2 路 | 12bit / 65MSPS | ±5V | 72.11 × 60.50 mm | 2×SMA + Terasic 2×18 | 直插友晶核心板 |

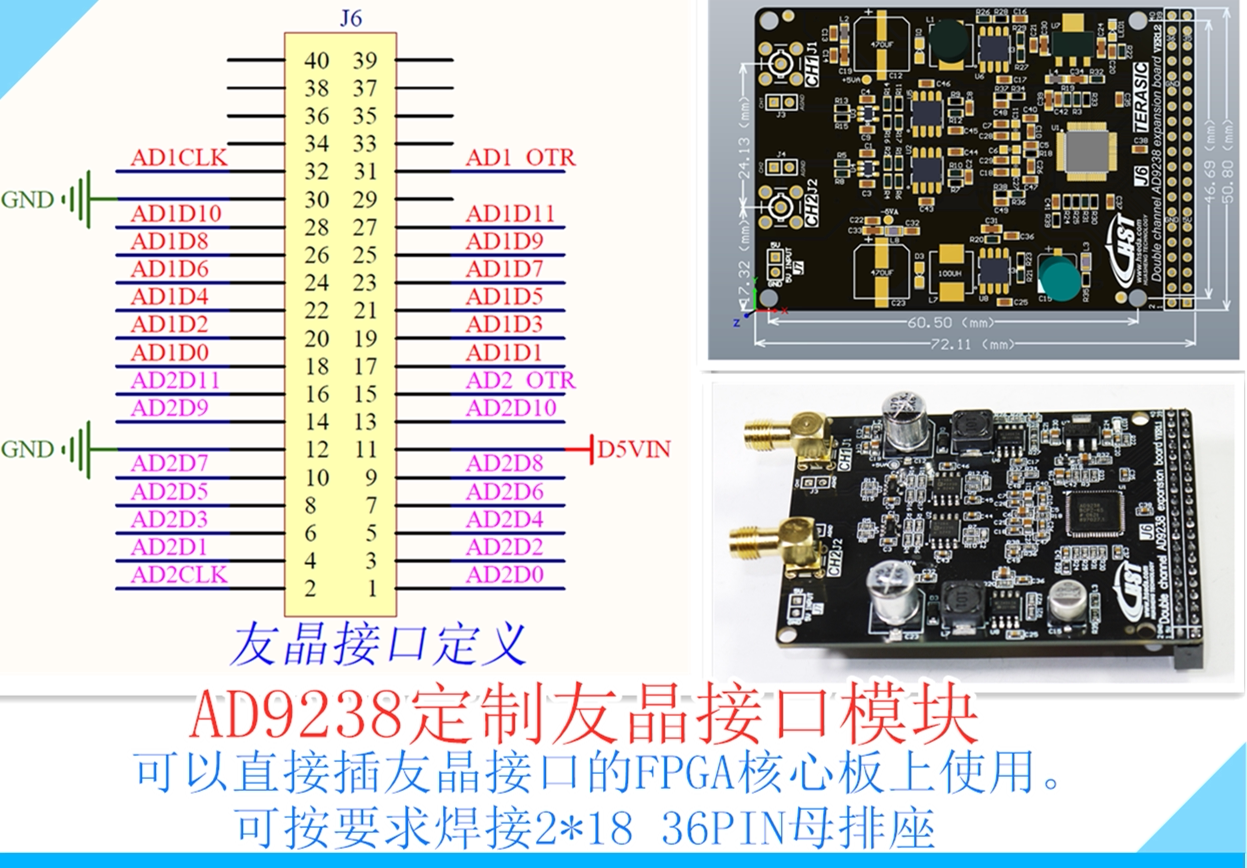

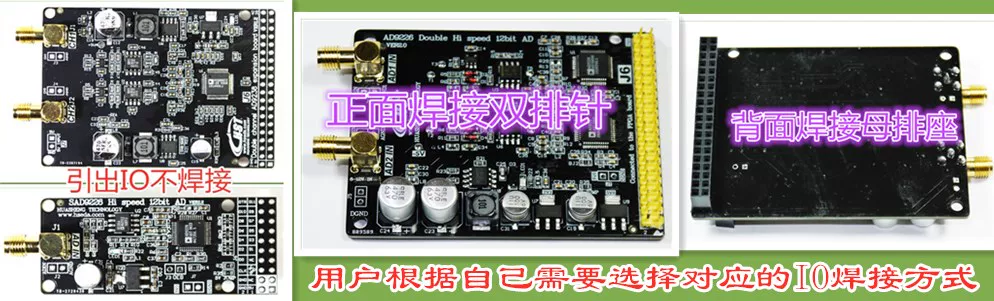

定制版的价值：把 40Pin 排针换成黑金 / 友晶原厂 2×18 36Pin 母座，模块直接扣在核心板上，不用转接板、不用飞线，引脚顺序按核心板定义重排。批量可按你的 IO 定义定制。
只要一路信号？单通道版更省空间

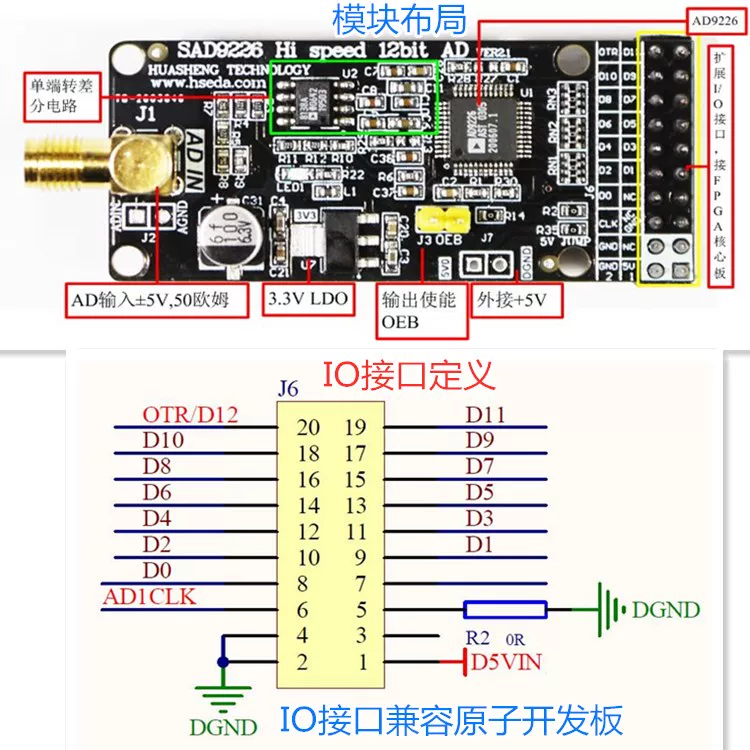

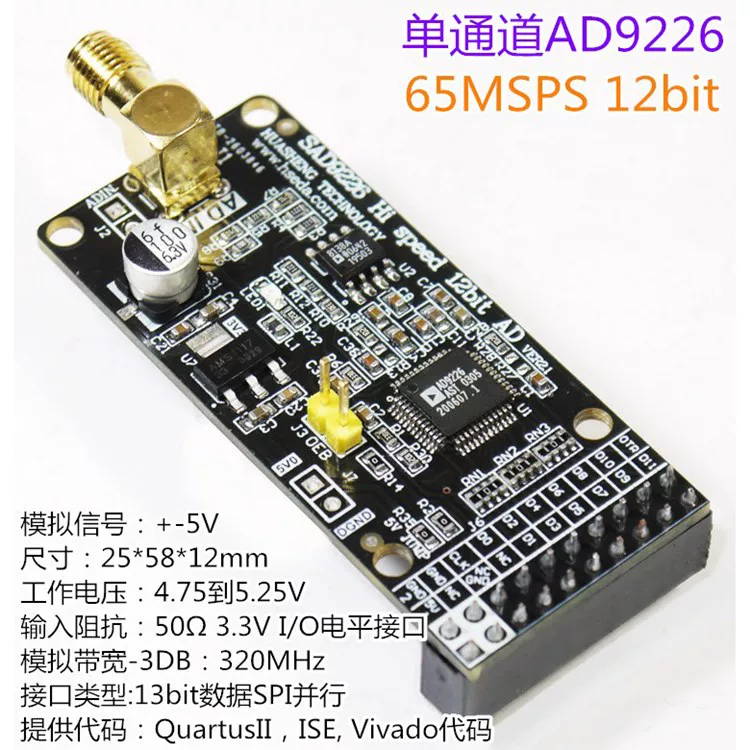

25×58×12mm、单 SMA、4.75~5.25V 供电，模拟带宽 -3dB 达 320MHz，同样配 Quartus / ISE / Vivado 源码。白色版本即此款。
回到版本对比05 从 2 通道到 6 通道，怎么搭

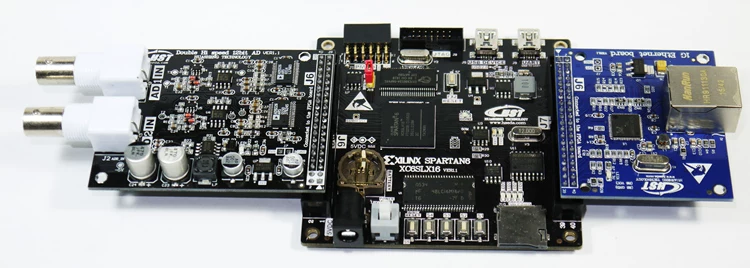

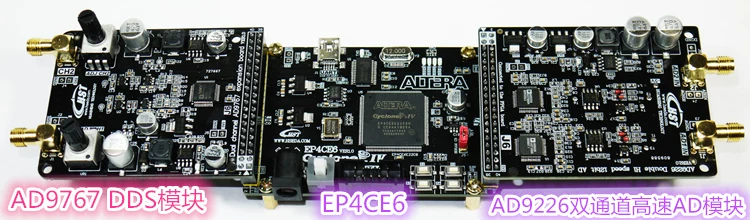

40Pin 是标准总线，核心板有几个扩展口，就能挂几块模块。下面三种搭配都是实拍，工程可直接跑。

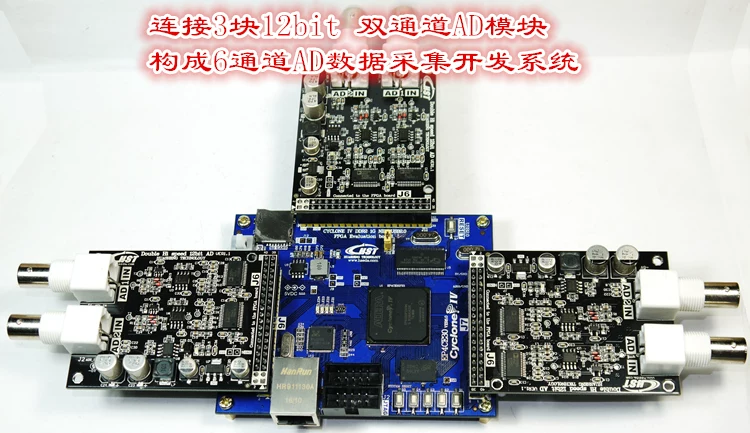

6 通道：三块模块 + 一块核心板
- 三块双通道模块 → 6 路 12bit 同步采集
- 工程里已有 6 通道版本，改通道数即可复用
- 适合多点传感、相控阵、多路振动监测

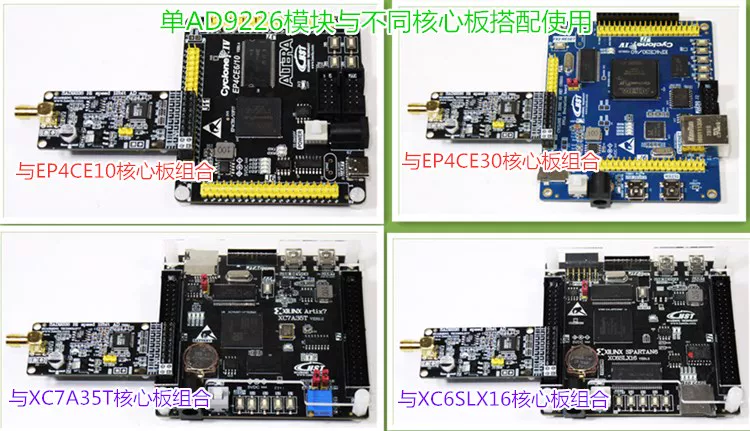

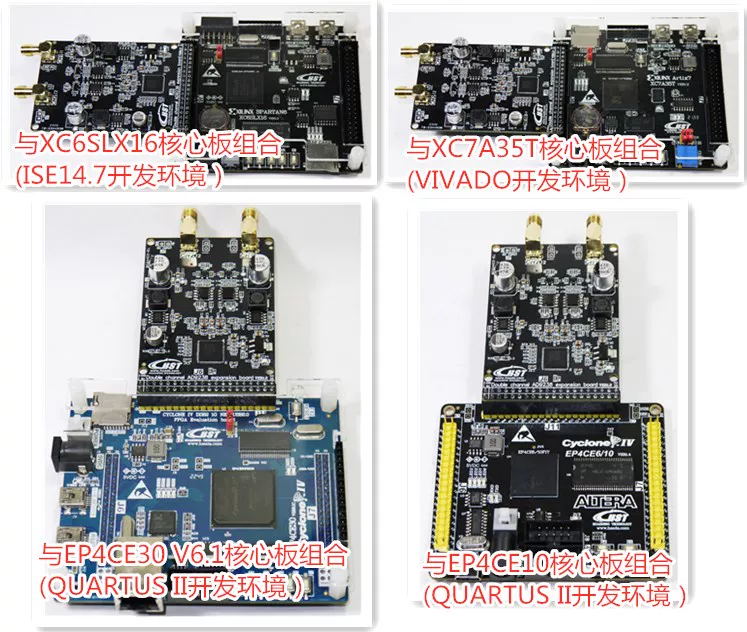

四种核心板，四种开发环境都有工程
- XC6SLX16 — ISE 14.7 工程
- XC7A35T — Vivado 工程
- EP4CE10 / EP4CE30 — Quartus II 工程
- 含 UART 上传、以太网传输、示波器显示等例程

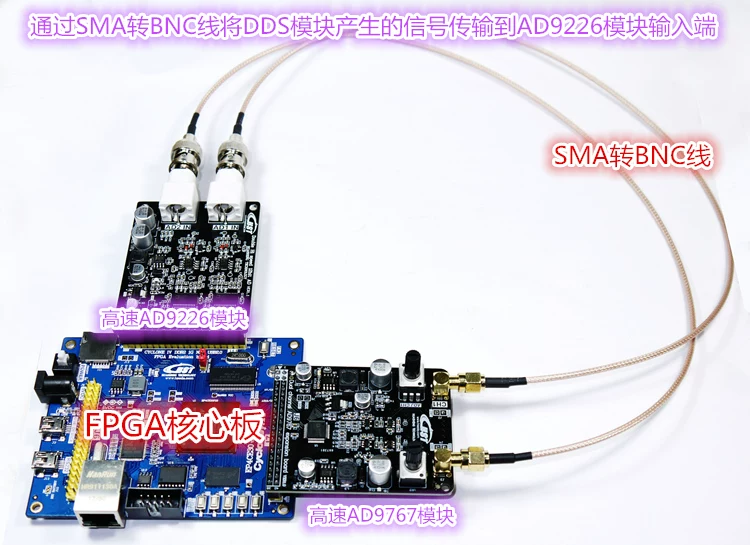

配一块 DDS 模块，就是完整的收发闭环实验台

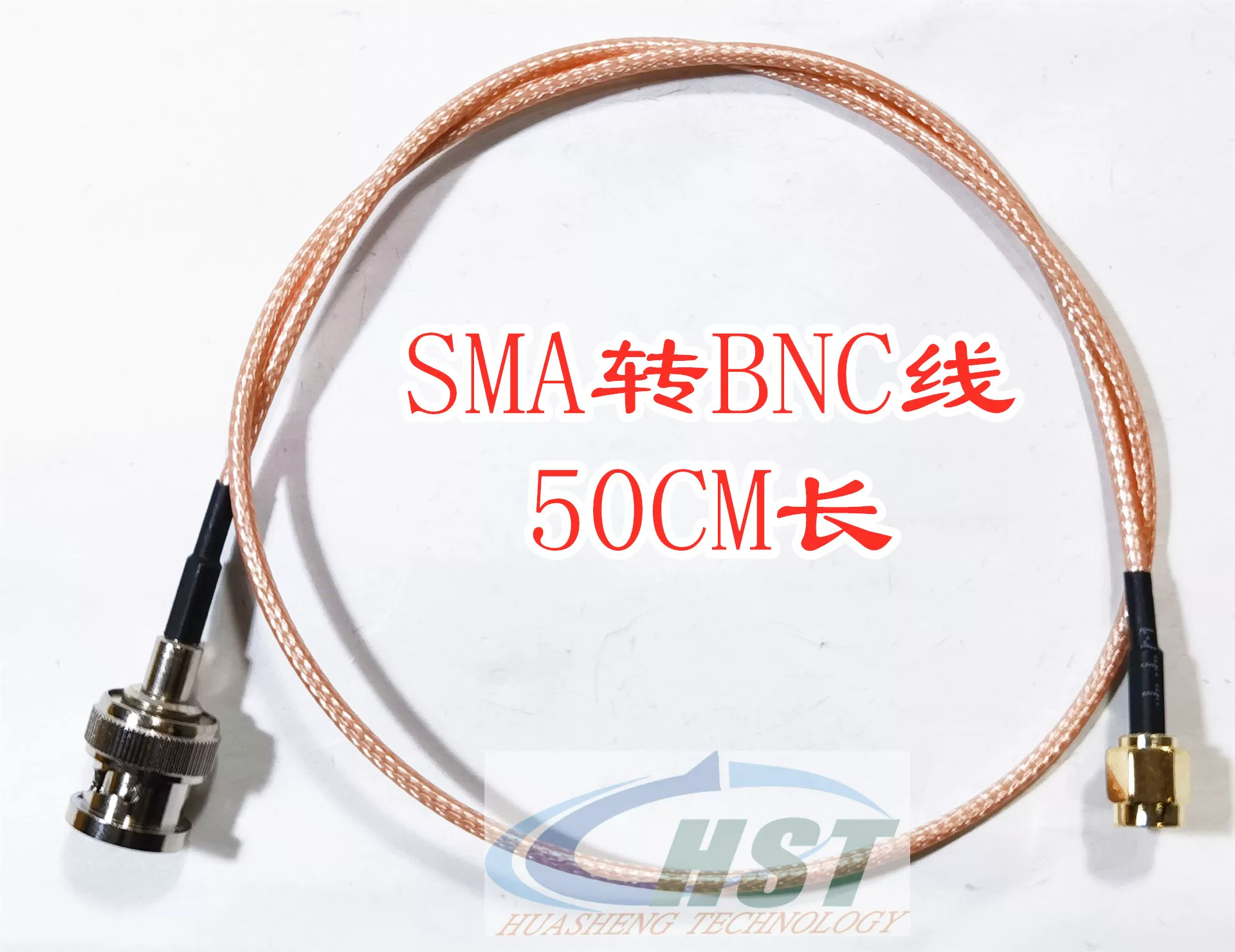

AD9767 产生正弦 / 方波 / 任意波，用 SMA 转 BNC 线接回本模块输入，同一块 FPGA 里既发又收 —— 信号发生器 + 高速采集一站配齐，做课设、写论文、调算法都够用。
看 AD9767 DDS 模块

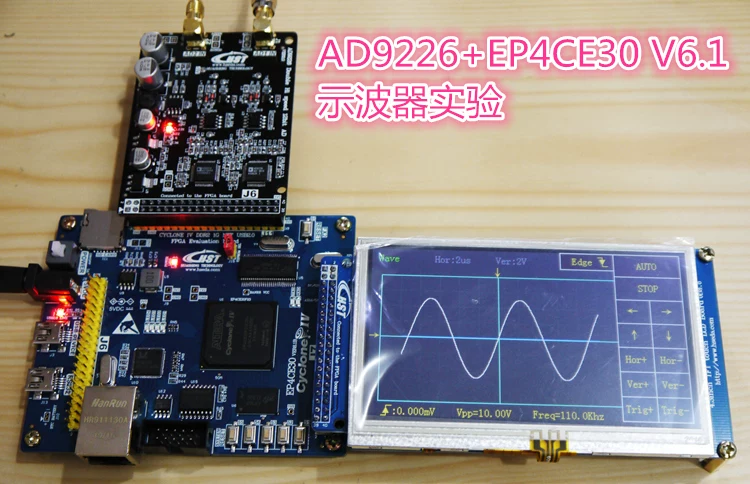

实测：10Vpp 正弦波，屏上直接看
- 核心板 + 模块 + 串口屏，就是一台简易示波器
- 图中实测幅度 10Vpp、频率 110.0kHz
- 例程含显示与触发逻辑，改改就能当产品用
06 配套资料与源码

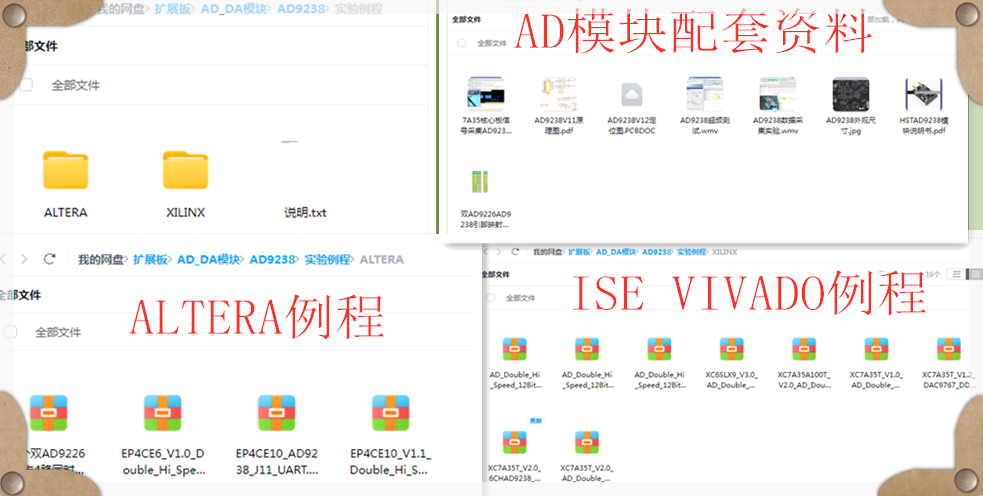

网盘里有原理图、PCB、例程和实测视频，下单后不用再到处找资料。
源码清单：ALTERA 侧含 EP4CE6_V1.0、EP4CE10_AD9238_UART、EP4CE10_V1.1 等工程；XILINX 侧含 AD_Double_Hi_Speed_12Bit、XC6SLX9_V1.0、XC7A35T_V2.0、XC7A35T_6CHAD9238 等工程。另附 AD9238 数据采集实例视频与模块实测视频。
07 接口定义

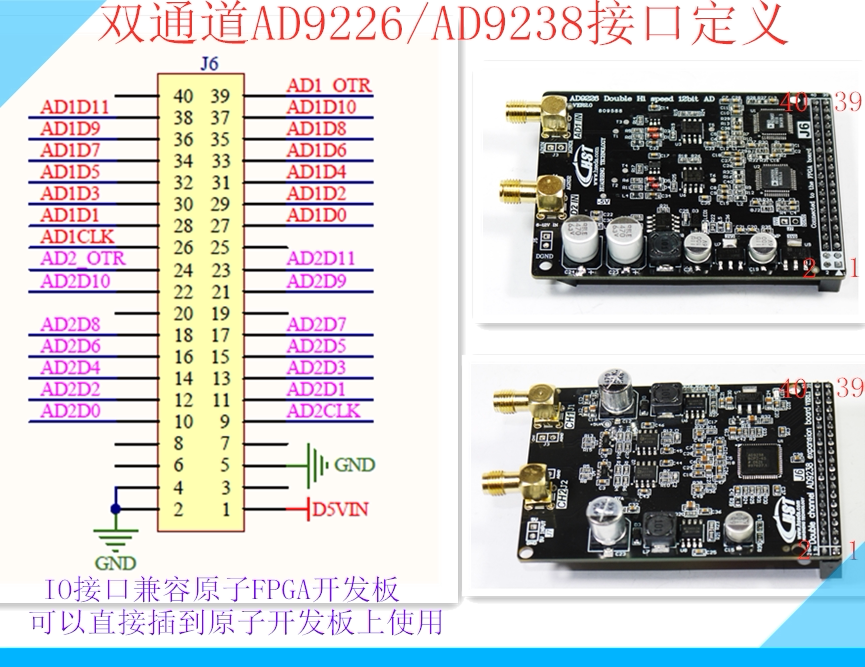

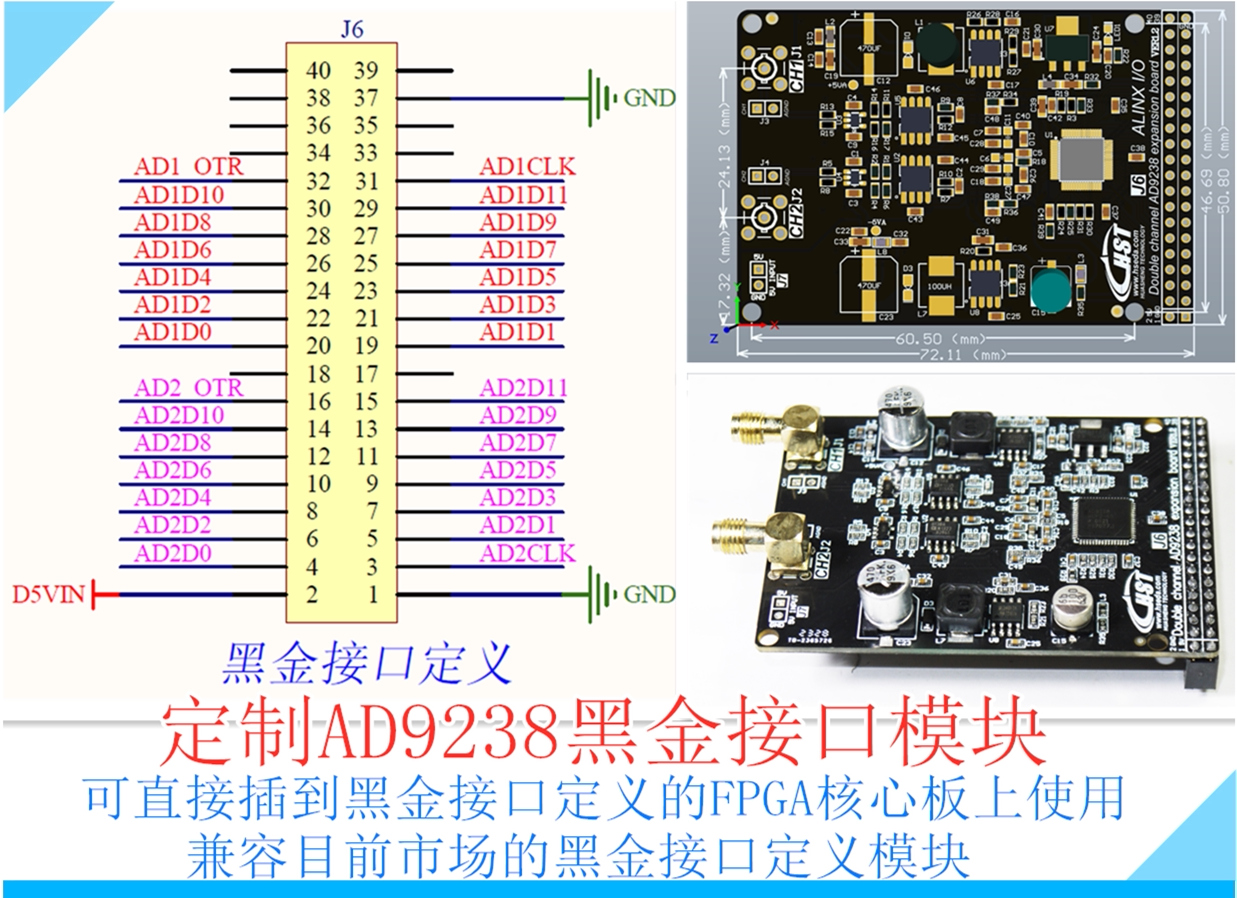

40Pin 双排（J6）为两路 AD 的数据总线，引脚定义与 AD9226 V2.0 完全一致，可直接插正点原子等兼容开发板。
J6 40Pin 双通道定义
- AD1D0~D11：通道 1 的 12 位数据
- AD2D0~D11：通道 2 的 12 位数据
- AD1CLK / AD2CLK：两路采样时钟输入
- AD1_OTR / AD2_OTR：超量程标志，可做过零与溢出检测
- D5VIN：1 脚，可由核心板反灌 5V 给模块供电
- 其余为 GND，两列交错排列，便于就近接地
注意：定制友晶版与定制黑金版虽然都是 2×18 36Pin 母座，但引脚顺序按各自核心板定义重排，与上图的 40Pin 顺序不同 —— 下单前请确认版本，资料包内附对应定义图。
08 实拍与细节
点击任意图片可放大查看，方向键切换上一张 / 下一张。
不确定选哪个版本？把核心板型号发给我们
工程师按你的 FPGA 板型确认通道数、IO 焊接方式与接口版本，避免买回去插不上。
