Study-2812增 版

售价：1980（元）购买

1.1 产品简介

    Study-2812增 版是一套基于TMS320F2812 DSP 的学习开发平台，即可作为开发板供初学者学习使用，也可作为系统板嵌入到用户的产品供用户进行二次开发以便缩短产品开发周期。



　

1.2 系统资源

·         DSP处理器TMS320F2812，32位定点高速数字处理器， 高工作频率150M ；
·         片内内置128K * 16位 FLASH，利用烧写插件可以方便的固化用户程序,FLASH可加密；
·         片内内置 18K * 16位 SRAM；
·         片内内置 4K * 16位 BOOT ROM；
·         片内内置 1K * 16位 OTP ROM；
·         扩展 256K * 16 位SRAM（基本配置）， 大可扩展到512K * 16位；
·         扩展 512K * 16 位FLASH，方便用户烧写较大程序；
·         提供1个8段数码管；
·         提供8个LED发光管，方便初学者学习；
·         提供9个独立按键；
·         专用复位芯片，保证可靠复位，有独立复位按钮，可手工复位；
·         提供1路RS-232接口，可连接PC进行实验；
·         提供1路RS-485接口，方便用户组网；
·         提供1路CAN2.0接口，方便用户组网；
·         提供16路AD输入接口；
·         提供4路DA输出接口；
·         提供1路USB DEVICE接口，可以方便的同PC进行通讯；
·         提供耳机插孔，可以方便地实现放音功能；
·         提供话筒插孔，可以方便地进行录音功能；
·         提供12864中文图形液晶接口；
·         提供直流电机控制接口，防反插设计；
·         提供步进电机控制接口，防反插设计；
·         外扩2路的非屏蔽中断源输入接口；
·         外扩多达5路的可屏蔽中断源输入接口，其中1路可由按键触发；
·         提供多达8路输入，8路输出接口；
·         总线开放，数据线，地址线，控制线、特殊功能引脚全部引出，方便用户二次开发。
·         提供+5V、3.3V、1.8V、GND、GNDF等电源测试点；
·         提供CLK、CS2、CS2、CS6、RD、WR、CS1571、RS1581、EVA、EVB、IN1～IN8、OUT1～
           OUT8等主要信号的测试点，方便用户调试；
·         供电可以通过跳线选择外部稳压电源还是通过USB接口供电；
·         提供图形液晶固定孔，方便固定液晶；
·         提供四个固定孔，方便用户安装固定；
·         提供直流电机和步进电机的固定孔，方便固定电机；
·         物理尺寸：210 * 160 mm；

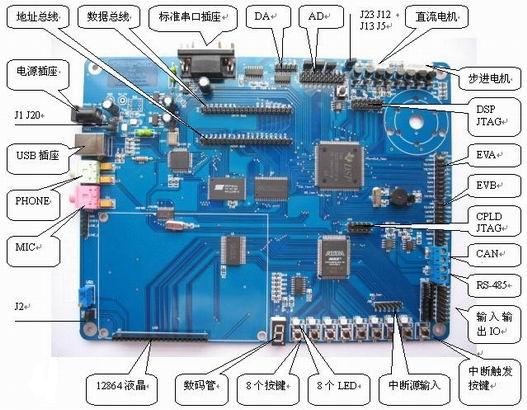

1.3 扩展接口

·         IEEE 1149.1标准JTAG接口，可以配合市面上所有标准JTAG接口仿真器使用；
·         DSP总线、EVA、EVB等功能引脚引出，用户可以扩展使用；
·         RS-232标准DB9接口插座；
·         RS-485接口插座；
·         CAN2.0总线接口插座；
·         2×8路A/D输入接口插座；
·         4路D/A输出接口插座；
·         1路USB DEVICE接口标准插座；
·         1路耳机插孔（蓝色）；
·         1路话筒插孔（粉色）；
·         直流电机接口；
·         步进电机接口；
·         12864中文图形液晶接口插座；
·         2路NMI和EINT输入接口；
·         多达8路输入，8路输出IO接口；
·         DC 5V外部电源输入接口；

1.4 代码及实验项目

实验1． 内部定时器0跑马灯实验；
实验2． 内部定时器2交通灯实验；
实验3． 事件管理器实验；
实验4． 数码管显示实验；
实验5． 蜂鸣器控制实验；
实验6． 外部RAM读写实验；
实验7． 外部FLASH读写实验；
实验8． GPIO控制实验；
实验9． 外部中断控制实验；
实验10．AD转换实验；
实验11．DA转换实验；
实验12．RS-232接口通讯实验；
实验13．RS-485接口通讯实验；
实验14．CAN总线接口实验；
实验15．USB接口通讯实验；
实验16．直流电机控制实验；
实验17．步进电机控制实验（选配，需另购）；
实验18．12864图形液晶显示实验（选配，需另购）；
实验19．音频输出实验；
实验20．录音实验
实验21．CPLD烧写实验
实验22．AD-DA联合实验；

更多实验陆续推出。。。 请关注论坛相关帖子～

以上项目均提供C语言版本的程序源代码，并有详细中文注释。
说明： 鉴于以往经验和参考其他厂家做法，现在暂不提供CPLD代码。

1.5 相关资料

1． 完整的原理图（PDF格式，保证与PCB完全吻合），快速掌握多项实用技术的具体应用；
2． 所有实验提供C语言源代码，均有详细中文注释；
3． 在线烧写FLASH的方法与工具，用以固化用户自己的程序；
4． 芯片手册：提供开发板上全部芯片的芯片资料；
5． 送原版TI DSP开发环境CCS2.2 for C2000，仅供学习用；
6． 提供仿真器驱动及其他DSP书籍光盘相关学习资料；
7． 赠送Acrobat reader、Keil C、Bushound USB总线监听软件、Sscom串口调试助手、USB调试助手等 调试工具；
8． 赠送Altera下载线原理图；
9． 赠送液晶字模软件；
10．赠送TCP/IP协议卷：卷1～3；
11．赠送USB规范文档；
12．赠送CAN2.0规范文档；
13．赠送U盘系统说明文档；
14．赠送FAT16、FAT32系统说明文档；
15．赠送 UCOS-II 在F2812上的移植源码；
16．赠送 FFT、FIR等算法库；
17．赠送 TI 全系列芯片封装库；
18．用户手册：非常详细，包含电路分析、代码介绍、 CCS2000快速入门指导等；

　
    以上赠送资料仅供学习用，请勿用于商业用途！

 100页的用户手册，非常详尽，简单易懂，非常适合初学者学习和作为客户二次开发平台！

               目    录

1．产品简介    4
    1.1 产品照片    4
    1.2 系统资源    5
    1.3 扩展接口    6
    1.4 代码及实验项目    7
    1.5 相关资料    8
    1.6 典型应用    8
    1.7 相关配件    8
2．学习之前的准备工作    10
    2.1 硬件准备    10
    2.2 软件准备    11
    2.3 元件布局图    13
    2.4 跳线说明    13
    2.5 连接器说明    14
    2.6 硬件资源说明    16
3．软件安装及设置    17
    3.1 安装CCS 2.2 FOR C2000    17
    3.2 安装仿真器驱动    17
    3.3设置CCS    18
        3.3.1 使用并口仿真器设置CCS    18
        3.3.2 使用USB接口仿真器设置CCS    25
    3.4 CCS软件简介    26
4．硬件电路讲解    33
    4.1 供电电路    33
    4.2 复位电路    34
    4.3 时钟振荡电路    34
    4.4 峰鸣器控制电路    35
    4.5 外扩RAM电路    35
    4.6 外扩FLASH电路    36
    4.7 JTAG接口电路    36
    4.8 DSP引脚扩展    37
    4.9 走马灯与按键电路    38
    4.10 SCI串口通讯电路    39
    4.11 RS-485通讯电路    39
    4.12 CAN通讯接口电路    40
    4.13 数码管控制电路    40
    4.14 AD转换电路    41
    4.15 SPI-D/A转换电路    41
    4.16 PWM电机控制电路    42
    4.17 步进电机接口    42
    4.18 128×64图形LCD扩展接口电路    43
    4.19 音频控制电路    44
    4.20 外部中断控制电路    44
    4.21 USB DEVICE控制电路    45
    4.22 CPLD外围及输入输出IO扩展电路    46
5．软件实验讲解    47
    5.1 内部定时器0实验    47
    5.2 内部定时器2实验    48
    5.3 事件定时器实验    49
    5.4 数码管显示实验    51
    5.5 蜂鸣器控制实验    52
    5.6 外部RAM读写实验    54
    5.7 外部FLASH读写实验    57
    5.8 GPIO控制实验    60
    5.9 外部中断控制实验    61
    5.10 AD转换实验    63
    5.11 DA转换实验    65
    5.12 RS-232串口通讯实验    67
    5.13 RS-485通讯实验    69
    5.14 CAN总线接口实验    70
    5.15 USB总线接口实验    73
    5.16 直流电机控制实验    75
    5.17 步进电机控制实验    77
    5.18 图形液晶显示实验    79
    5.19 音频输出实验    81
    5.20 录音实验    83
    5.21 CPLD烧写实验    84
    5.22 AD-DA联合实验    86
6．FLASH烧写    90
    6.1  安装烧写软件    90
    6.2  烧写FLASH    91
        6.2.1 生成烧写文件    91
        6.2.2 烧写用户程序    93
7．参考资料    95
附1： STUDY-XDSPP并口仿真器产品说明    97
附2： STUDY-USB2.0仿真器产品说明    98
附3： 开发板之家产品列表    100

　

1.6 典型应用

    教学应用、工业自动化控制、UPS、电机控制、机器人；
    变频控制、汽车、机械、磁盘驱动、数字滤波；
    振动分析、交流伺服、直流电机控制等。

1.7 相关配件

1、      Study-2812增 版1块；
2、      直流电机；
3、      串口直连线（一头针一头孔）；
4、      USB连线；
5、      ＋5V直流稳压电源；
6、      用户光盘；
7、      步进电机（选配，需另购）；
8、      12864中文图形液晶（选配，需另购）；


循序渐进的学习方法:
当您拿到这块精美的开发板时,请不要急于通电。我们建议您：
第一： 先用1小时左右的时间仔细阅读本用户手册，按照用户手册的顺讯循序渐进的学习！
第二： 特别了解正确的操作步骤、注意事项、本开发板各个模块、跳线的含义和定义。
第三： 按照用户手册的顺序讲本开发板提供的例子中做实验， 如果正常了， 那么想想这个例子为什么要这样写？这句话不要可不可以？ 想好了再改程序，重新做实验。如果有问题， 好的的办法是登陆官方论坛， 随时有数十位热心朋友和你在一起，分享学习的喜悦和进步！
第四： 切记不要轻易烧写FLASH，等弄明白所有代码和电路后再进行烧写FLASH的操作！


    我们非常欢迎有一定得批量的OEM板卡业务，解决BGA焊接的困难，以及降低您的开发难度。例如板子上有：DSP＋FPGA＋SDRAM＋FLASH小巧的核心板，用插座方式与您的特色扩展板配合。您将精力放在您特色的扩展板设计上，也便于您用同一个核心板，配合不同扩展板，形成系列化产品。软件方面我们提供底层的基础代码，您的开发人员再我们的代码基础上进行应用层的二次开发即可。我们已经成功地为多家企业，OEM此类核心板。

      我们的各种DSP的开发板 都不带仿真器，仿真器要另外买，各个厂家的标准JTAG仿真器都可以，我们也卖质优价廉的并口和USB口的DSP仿真器。我们的板子都可以脱离仿真器运行。但是如果仿真调试 和 烧写flash，那么必须要有仿真器！！
