24位色VGA高清输出 TFT 7英寸LCD扩展接口板

零售价:280元

一.概述

   我们根据目前视频开发应用方向,设计了这块功能完整,结构合理,资源丰富的视频开发板,这块板可以很方便的和我们目前的FPGA下载板进行直接 连接使用,您只要我们的下载板插在我们的这块板上,就可以构成一套完整视频开发应用系统.比如我们的EP1C6,EP1C12,EP2C8,EP2C35,EP3C25,4CE30 等等!我们还将推出更多功能强大设计合理的FPGA核心板.并保持与目前这块视频开发板的兼容性.所以选用我的视频采集板能够充分保证您的设计的需要,并能够根据您所研究的方向和项目的复杂程度选用不同容量的FPGA核心板.

   我们提供完整的视频DA源代码和参考设计.使用这套结构可以构成完整实时视频采集和处理系统.将采集的视频信号通过我们的USB接口直接传PC进行处理.如果购买2套这样的板,可以做视频传输试验(通过USB接口).我们今后还将推出网络接口板,和大容量存储设备扩展板.这样就能充分保护您的投资,并能为您的应用范围提供更为强大的扩展的硬件保障.



二.板上资源

  1. 板上载有独立的电源模块,可以稳定提供视频板运行时的电源,避免使用FPGA下载板电源造成干扰和不稳定.

  2. ADV7120PK80高速视频DA,可以产生24BIT真彩视频输出.这样使用操作系统的时候就比较方便了.

  3. 5.7英寸LCD接口,与视频VGA DA采用独立的数据总线,可以同时显示和使用,不会互相影响使用。

 三.系统图片

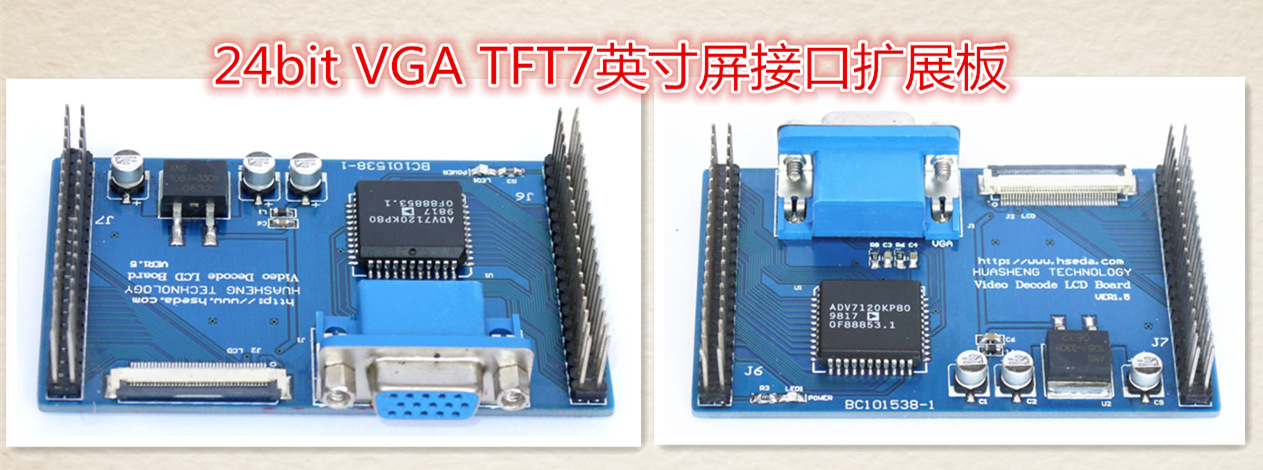

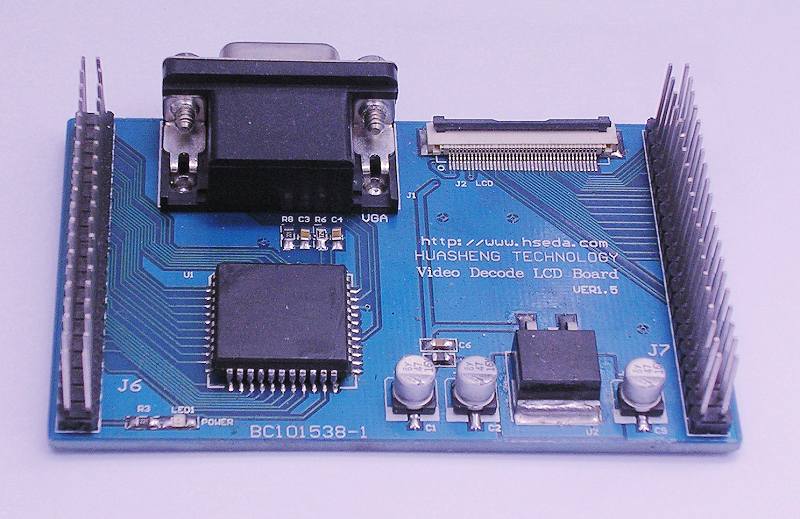

扩展板结构布局图

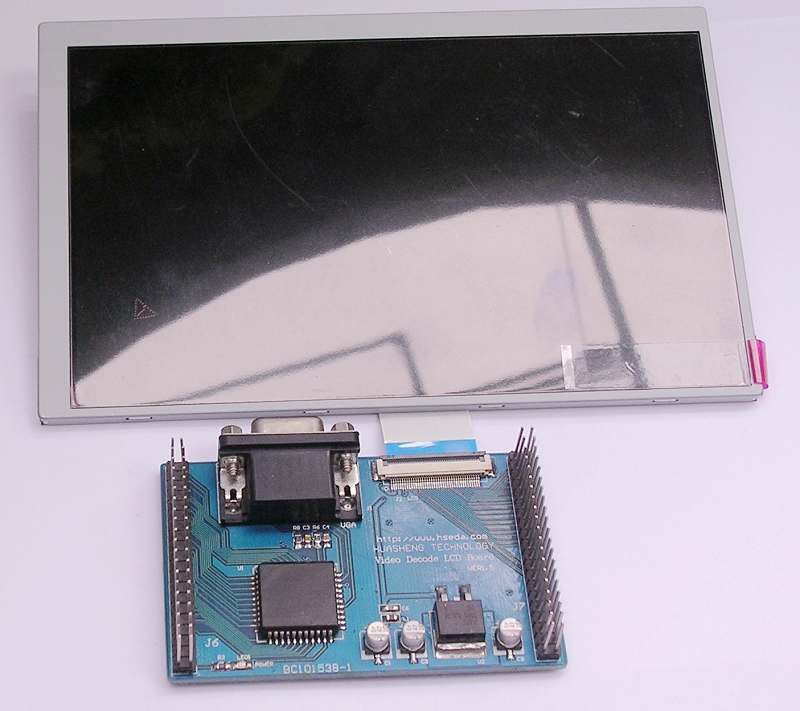

扩展板与TFT7英寸屏接口连接





扩展板试验视频效果

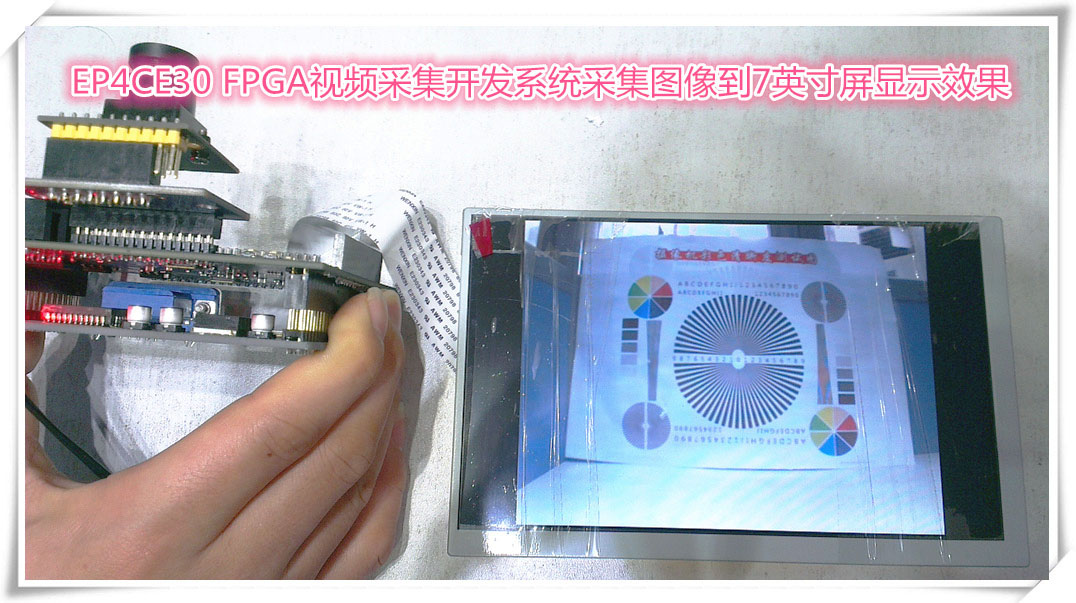

OV7725摄像头采集到7英寸屏显示视频展示(EP4CE30 VER2.0核心板)

http://v.youku.com/v_show/id_XNzIxOTE4MjA4.html









四、软件部分

  1. 基于GUI的视频输出程序,包括完整源码.

  2. LCD测试软件(VERILOG)



五、发货清单

  1. 单独VGA LCD VER1.5扩展板一块

  2. TFT7英寸屏 280元 选配

  3. VGA LCD VER1.5扩展板+TFT 7英寸屏组合优惠价格(360元)

  4. 配套开发例程和原理图我们会通过网盘发给用户。不单独刻录光盘,如果需光盘,请单独说明。
