ACEX 1K 系列开发板的配置说明

Maxplus II 配置说明

  如果您购买的开发板上没有EPC2器件，或是您将J10跳到No Flash位置。如果您的工作环境是MAXPLUS II就可以采用我们下面的配置方法。

    如果您的工作环境是QUARTUS就比较方便了。

第一步：MAX+PLUS II-->PROGRAMMER-->select programming file...（.sof文件)以后跳出一下窗口

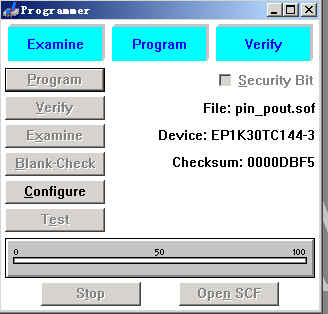

第一步:就会进入烧写介面：然后点击configure就可以将您选的文件烧入目标器件了。

如果您购买的开发板上面有EPC2器件，您想对EPC2器件进行烧写，可以安装我们下面方法进行操作。

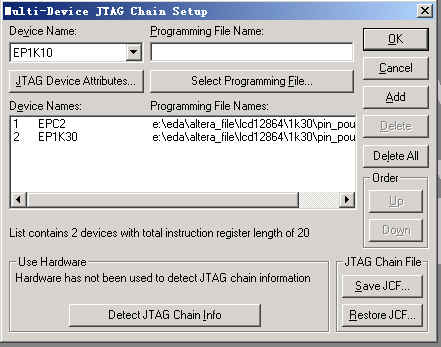

第一步：MAX+PLUS II-->PROGRAMMER-->JTAG-->Multi-device Jtag Chain setup....

第二步：选择对应的编程文件，因为FPGA在前面，所以首先选择.SOF文件，然后是.POF。然后点击OK.

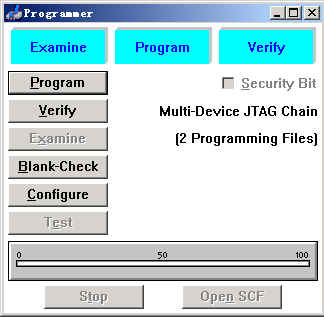

第三步：进入编程介面

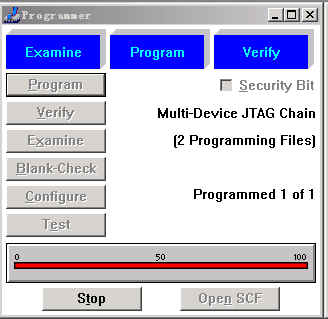

第四步：点击编程，就烧写完成。

QUARTUS II配置方法说明

如果您的工作环境是QUARTUS就比较方便了。

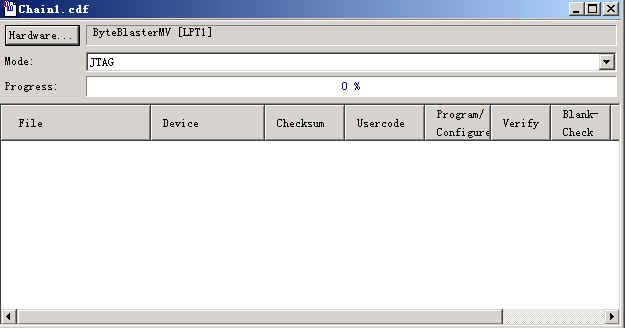

第一步：点击TOOLS-->PROGRAMMER以后会出现一下介面:

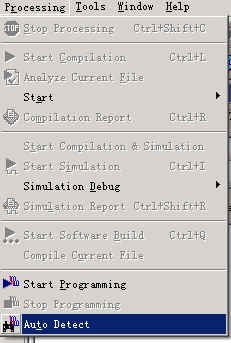

第二步：processing-->auto detect就会自动检测出当前目标板上面的器件。注意，如果您将J10跳到no flash边，或板上没有EPC2芯片，将只会检测到对应的fpga芯片。

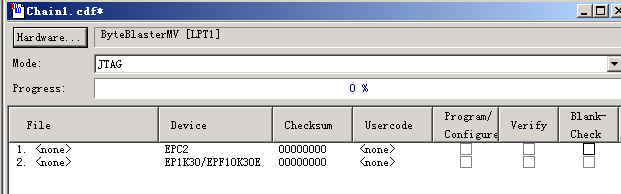

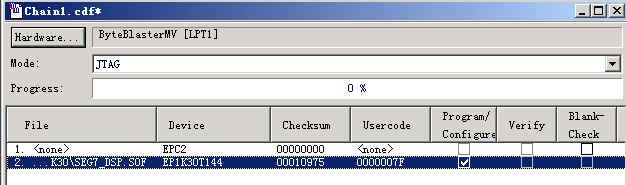

第三步：将对应的文件选择到要配置的器件位置，并将PROGRAM/CONFIGURE打勾就可以了。您可以任意配置所对应的器件。

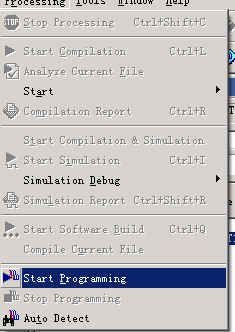

第四步：点击processing-->start programming就可以将您选定的文件配置到对应的目标器件了。
