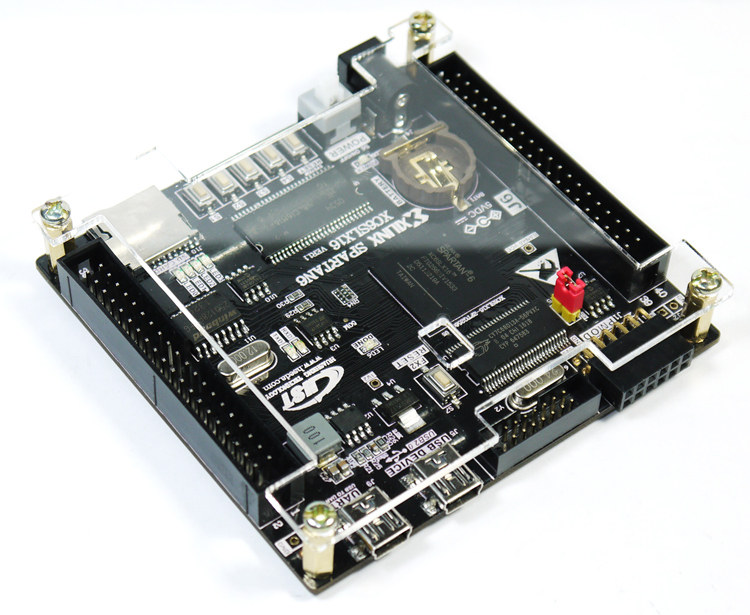

XC6SLX16-2FTG256CSpartan-6，FBGA256 封装，14,579 个逻辑单元。板载 256Mb SDRAM、128Mb QFLASH、CY7C68013A USB2.0（480Mbit/s）、TF 卡、DS1302 实时时钟与 XILINX PMOD 接口，配套 ISE 14.7 下的 Verilog 与 Microblaze 全套例程。
Spartan-6 便宜、够用、资料多，是学校里和产线上都还在大量使用的平台。这块板把外设做到「不用再买模块也能跑完一套实验」的程度：SDRAM、QFLASH、USB2.0、TF、PMOD、RTC 全在板上。
14,579 LE，256Mb SDRAM 兜底
XC6SLX16-2FTG256C：14,579 逻辑单元、32 个 DSP48A1、576Kb Block RAM、2 个 CMT。配 MT48LC16M16 256Mbit SDRAM（16M×16bit，32MB），640×480 RGB565 一帧约 600KB，能缓冲 50 帧，做图像拼接和乒乓缓存够用。
USB2.0 480Mbit/s，真能传图

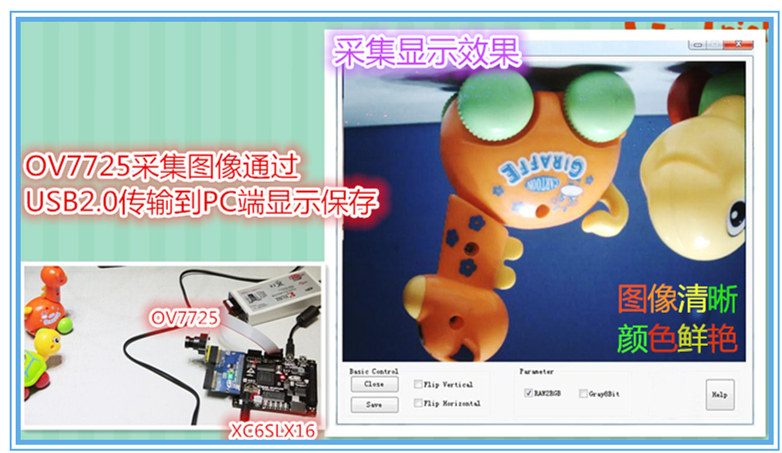

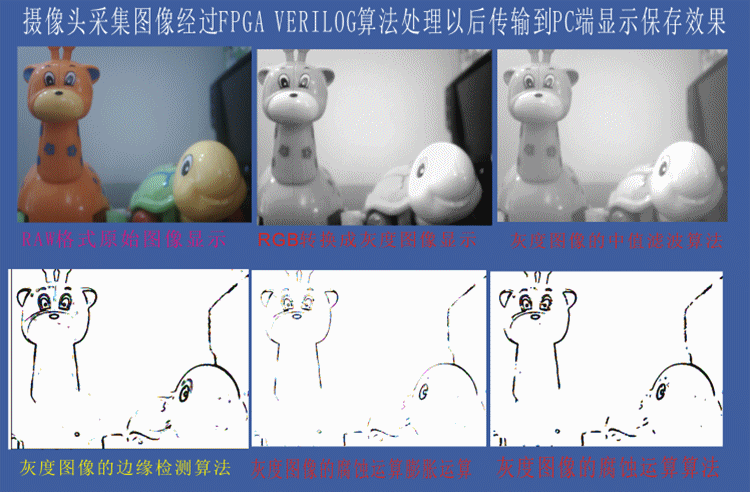

板上 CY7C68013A（FX2LP）走 Slave FIFO，16 位数据总线直连 FPGA。摄像头采到的图经 SDRAM 缓冲后传 PC 存 BMP，480Mbit/s 高速模式下画面不卡不撕裂；另配 FX2 独立复位键与 J15 固件屏蔽跳线，烧错固件也能救。
两个扩展口，出厂就能互换
J6 / J7 各 38 路 2.54mm 排针，出厂默认互换模式：同一个模块插哪个口都能跑，还能两口同时插同型模块做双路。J6 是 BANK0，8 对 LVDS 按 100Ω 等长布线，电平可随 BANK0 调整。
85×82mm 四层板，能进产品
独立电源层与 GND 层、资深工程师手工布线并做 EMC 仿真，四角安装孔 + 亚克力保护板。插 EDA8.1 底板是实验平台，焊进自己的底板就是核心模块，原型阶段不用重画板。
板载接口够跑完一套课
5 个上拉琴键、4 个独立 LED + 2 个串口指示灯、DS1302 + 纽扣电池、TF 卡座、24LC04 EEPROM、24LC64 固件配置、XILINX PMOD 标准口 —— 配合 EDA8.1 底板还能凑出数码管、VGA、矩阵键盘、步进电机。
以后能升级到 Artix-7
想上更高性能时，直接换成 XC7A35T 核心板（33,280 LE）：IO 定义与板卡位置兼容，EDA8.1 底板、摄像头、屏、AD/DA 模块全部沿用，换板不换外设。
整板 21 项外设，参数来自《XC6SLX16 VER1.2 硬件用户手册》与配套原理图。
| # | 外设 | 数量 | 型号 / 说明 |
|---|---|---|---|
| 01 | FPGA | 1 | XC6SLX16-2FTG256C（FBGA256，Speed Grade 2）：14,579 逻辑单元、32 个 DSP48A1、576Kb Block RAM、2 个 CMT、200 个可用 IO，内核 1.2V。 |
| 02 | SDRAM | 1 | MT48LC16M16，256Mbit（16M×16bit，32MB），16bit 独立总线，最高 166MHz 读写，做图像与数据缓存。 |
| 03 | 串行配置 FLASH | 1 | M25P16 16Mbit，烧 .mcs 固件与嵌入式程序；可换 M25P64 / M25P128（更大的位流与多配置）。 |
| 04 | QSPI FLASH | 1 | W25Q128 128Mbit（16MB）Quad-SPI，3.3V CMOS，存用户数据、图片与系统文件，掉电不丢。 |
| 05 | EEPROM | 1 | 24LC04，4Kbit（2×256×8bit），IIC 总线，用于参数保存与 IIC 通信实验。 |
| 06 | USB 固件配置 | 1 | 24LC64，USB2.0 控制器固件配置芯片，经 J15 跳线与 FX2 连接，可断开重烧。 |
| 07 | TF / SD 卡座 | 1 | Micro SD 插槽，支持 SD 模式与 SPI 模式，FAT16 / FAT32 文件系统。 |
| 08 | USB 转串口 | 1 | PL2303（U8），一根 USB 线连 PC 做串口通信，也可给整板供电（去掉 R9 即可改用外部供电）。 |
| 09 | USB2.0 | 1 | CY7C68013A（FX2LP），MINI USB 口（J5），支持 12Mbit/s 与 480Mbit/s；独立 FX2 复位键 S7、J15 固件屏蔽跳线。 |
| 10 | 系统时钟 | 1 | 50MHz 有源晶振（Y1），接 GCLK0（T8），可自行换频率；也可用 FX2 的 IFCLK（G12）/ CLKOUT（J14） 做同步时钟。 |
| 11 | 实时时钟 | 1 | DS1302，年月日时分秒 + 星期，走到 2099 年；配纽扣电池座，掉电继续走时。 |
| 12 | PMOD 接口 | 1 | J1，XILINX PMOD 标准 2×6 接口，8 路 IO（其中 2 对差分），可直接插 XILINX 原厂 PMOD 模块。 |
| 13 | 扩展口 | 2 | J6 / J7，各 2×20、2.54mm 排针，各 38 路独立 IO + 5V / GND；出厂默认互换模式，可插同型模块。 |
| 14 | LVDS | 8 对 | J6（BANK0）引出 8 对差分，按 LVDS 电气规范 100Ω 等长布线；BANK0 电平可换，支持 1.8 / 2.5 / 2.8V 等标准。 |
| 15 | LED | 6 | 4 个独立 IO 控制（LED0~LED3），另 2 个固定做串口 TXD / RXD 指示，也可当普通 LED 用。 |
| 16 | 按键 | 5 | 5 个上拉琴键：S1~S4 用户键 + 1 个系统复位；另有一个 FX2 专用复位键。 |
| 17 | JTAG | 1 | 标准 2×7 14PIN、2.0mm 间距插座，在线调试、下载 .bit、把 .mcs 固化进配置 FLASH。 |
| 18 | 电源 | — | 5V 输入（J4 或 USB），MP1482 转 3.3V/2A、LT1117 转 1.2V/800mA；BANK0 预留独立 LDO 位（PAM3101，300mA）。 |
| 19 | 系统复位 | 1 | 带上拉的复位按键，也可当普通用户按键使用。 |
| 20 | PCB | — | 4 层高速板，独立电源层与 GND 层，等长布线 + EMC 仿真，尺寸 85×82mm，四角安装孔。 |
| 21 | 扩展 IO 总数 | 84 | J6 38 + J7 38 + J1（PMOD）8 = 84 路独立 IO，全部经等长布线并做高速仿真。 |

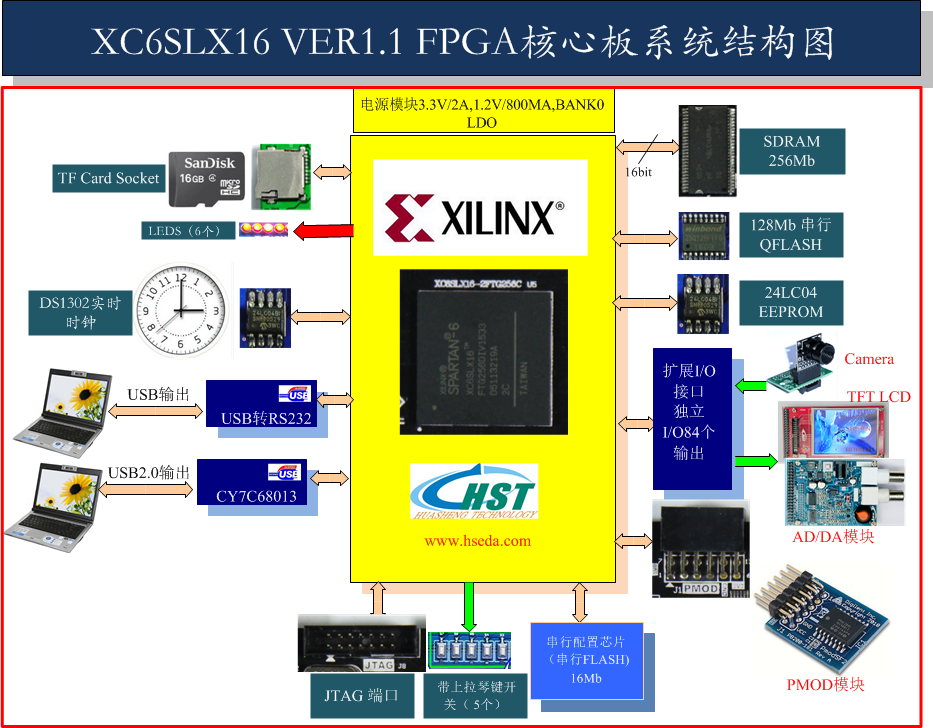

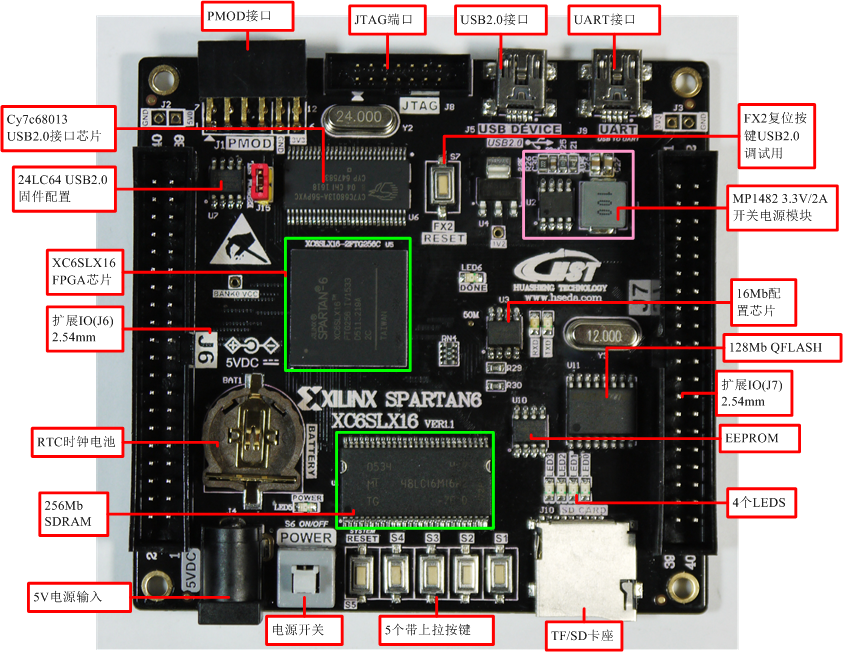

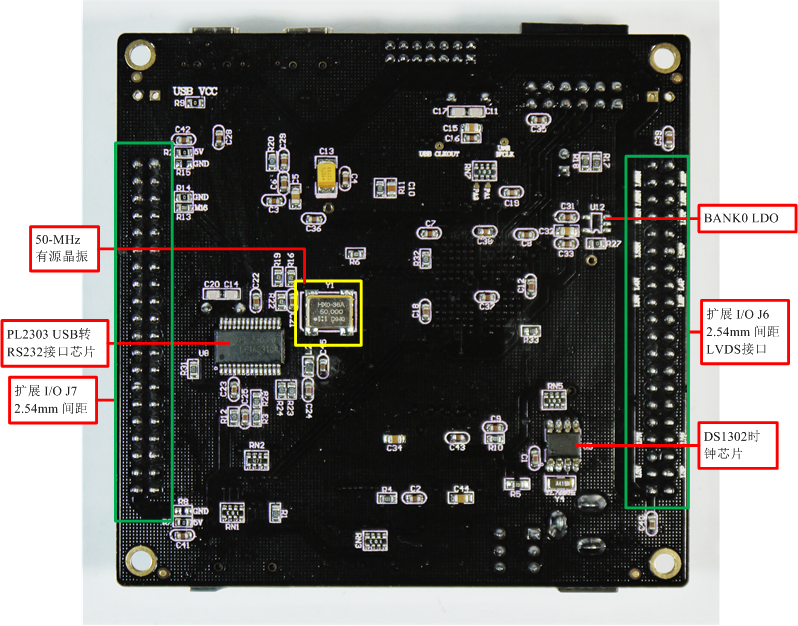

三张图都出自配套原理图与手册，可以和实物逐块对上：查线、改板、做叠层安装前先看这三张。
写 UCF 时最常用的信号都在这张表里；J6 / J7 各 38 脚的完整映射见手册第 23~24 节的引脚表（XC6SLX16 V1.2 pinout）。
| 功能 | 网络名 | FPGA 引脚 | 备注 |
|---|---|---|---|
| LED0~3 | LED0~LED3 | P6 / M6 / M4 / E4 | 高电平点亮 |
| 按键 S1~S4 | S1~S4 | L5 / M3 / L4 / L3 | 上拉，按下为低 |
| 系统复位 | SYSRESET | H2 | 可当用户按键 |
| 系统时钟 | 50M | T8 | 50MHz 有源晶振，GCLK0 |
| 串口 | RXD / TXD | L8 / T7 | USB 转串口，驱动在资料包 |
| EEPROM | E2PROM_SCL / SDA | R1 / P2 | 24LC04，IIC |
| 实时时钟 | RTC_SCLK / RST / DATA | E3 / C3 / D3 | DS1302，三线接口 |
| QSPI FLASH | QSPI_CLK / CS / IO0~IO3 | T5 / R2 / T6 / R5 / R7 / T4 | W25Q128，可做 Quad 读写 |
| TF 卡 | TF_CLK / CMD / D0~D3 | N4 / P4 / M5 / N3 / P5 / N5 | SD 与 SPI 双模式 |
| USB2.0 数据 | USB_FD0~FD15 | D16 / C16 / C15 / B16 / E15 / E16 / F15 / F16 / H15 / H16 / J16 / K16 / K15 / K12 / K14 / J13 | 16 位 Slave FIFO 数据 |
| USB2.0 控制 | SLOE / SLCS / SLRD / SLWR / PKTEND | G14 / G16 / K11 / J12 / J11 | FIFOADR：H14 / H13；IFCLK：G12；CLKOUT：J14 |
| PMOD J1 | PMOD_IO0~IO7 | A14 / B15 / D12 / F10 / E12 / E13 / G11 / D14 | J1-5、J1-11 为 GND，J1-6、J1-12 为 3.3V |
| 扩展口 J6 | J6-2 ~ J6-39 | E6 / C5 / D5 / C4 / C6 / D6 / F7 / C7 / E7 / D8 / E8 / F9 / E10 … | PIN1、PIN40 为 5V；PIN5 为 GND |
| 扩展口 J7 | J7-2 ~ J7-39 | L16 / L14 / L13 / M15 / N16 / M14 / M13 / P16 / P15 / R16 / N14 / L12 / R15 … | PIN1 默认 5V，PIN5 默认 GND |
供电：两种都行
- USB 转 DC 线：插 J4，注意 5V、内正外负，插错会烧板。
- UART 口供电：USB 线直接供 5V；不需要时拆掉 R9 即可断开。
- 板上 3.3V / 1.2V 全部引出，方便外部取电与测试。
J6 与 J7 的差别
- J6 是 BANK0，8 对 LVDS 在这边，电平可随 LDO 更换。
- J7 供电端口不同，改电阻配置后即可与 J6 互换插同型模块。
- 出厂默认就是互换模式，直接插就行。

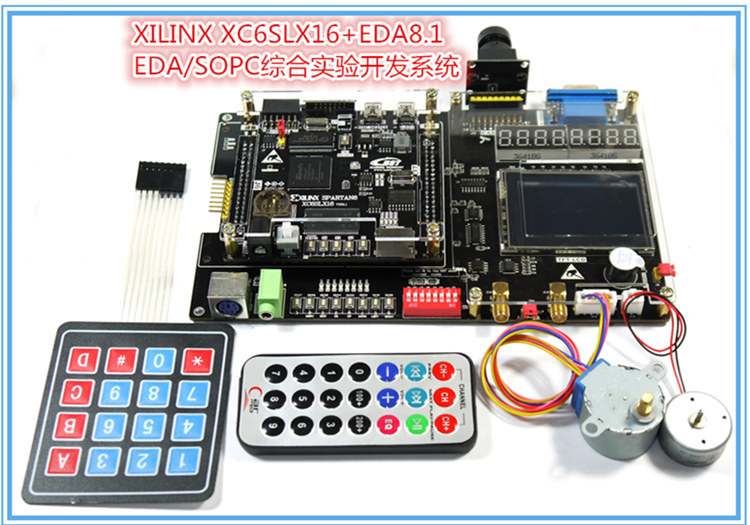

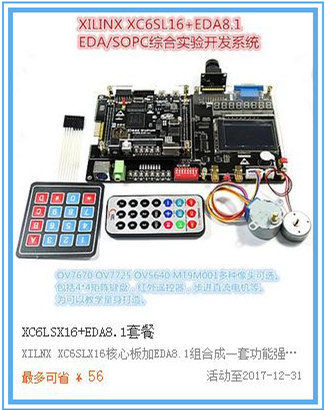

插 EDA8.1 底板
- 拆掉 R2 / R14 / R7，短接 R15 / R8。
- J6 对底板 J6、J7 对底板 J7，别插错位置或插反方向。
- 系统变大后注意外设冲突，不用的外设先屏蔽。

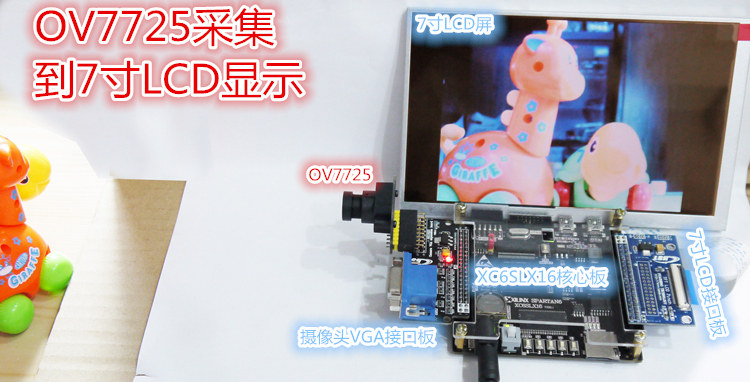

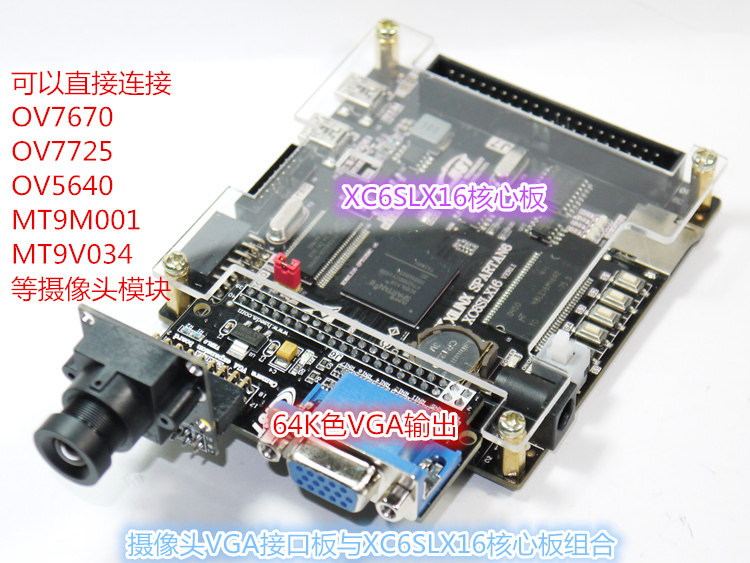

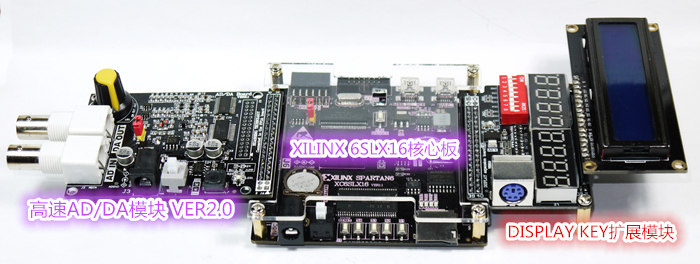

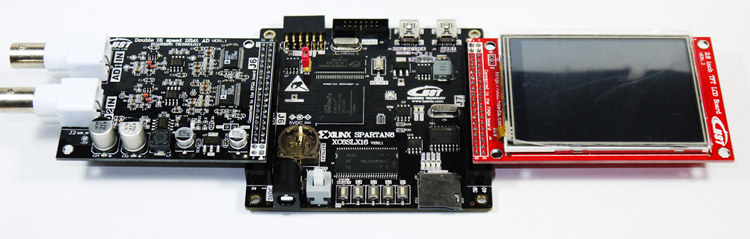

下面全是实物拍摄：一块核心板加我们现成的扩展模块，拼起来就能跑，不用再画转接板。

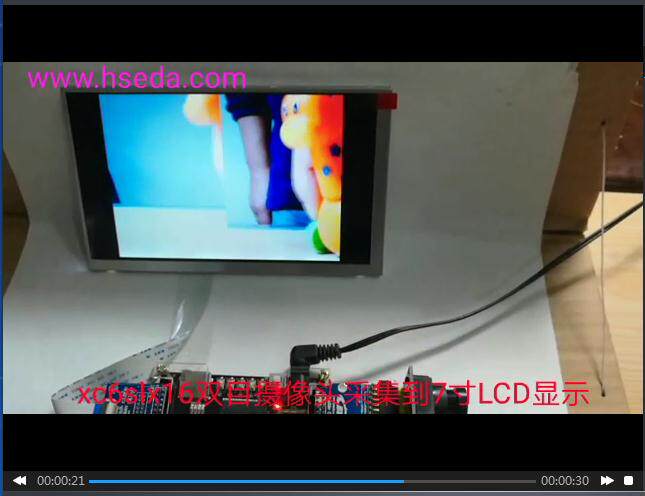

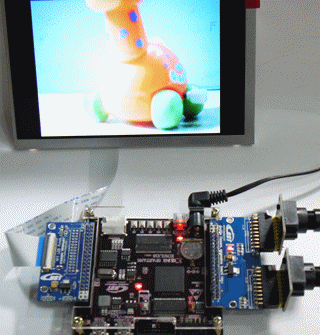

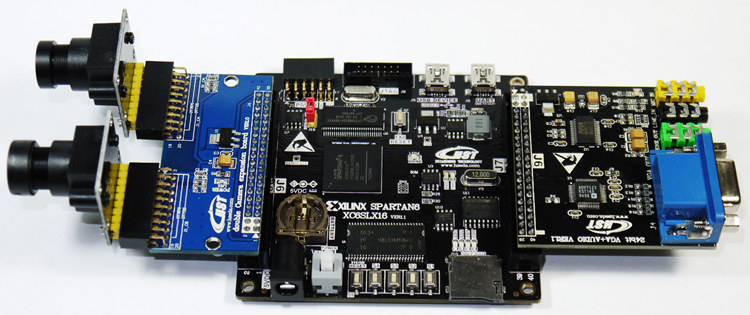

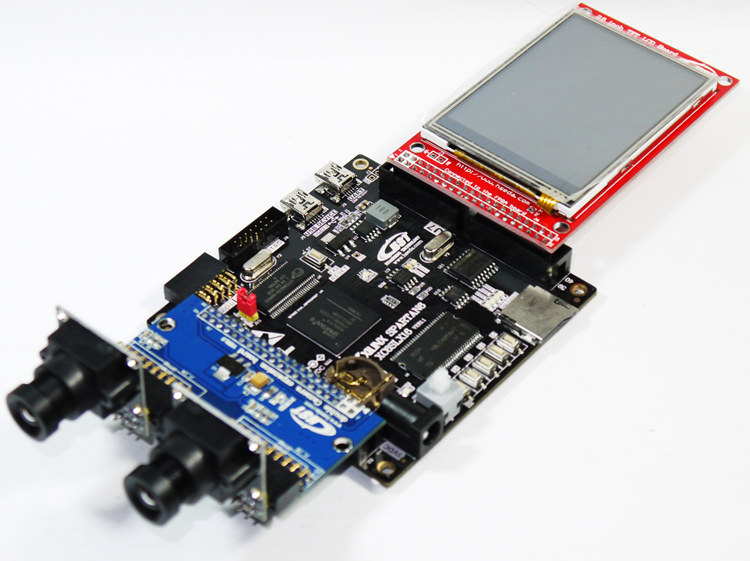

1双摄像头 + 3.2 寸触摸屏

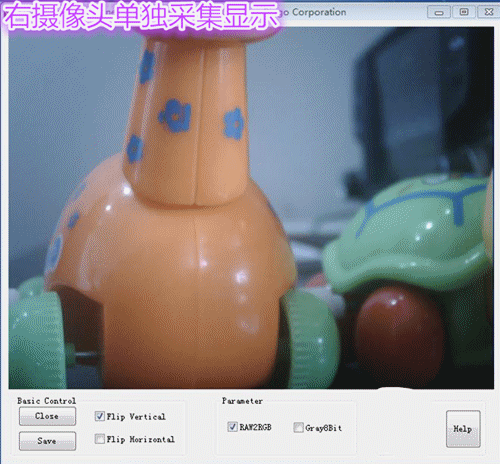

两路 OV7725 同步采集，SDRAM 拼接后上屏；左右 / 上下拼接与单路切换用板上按键就能换。

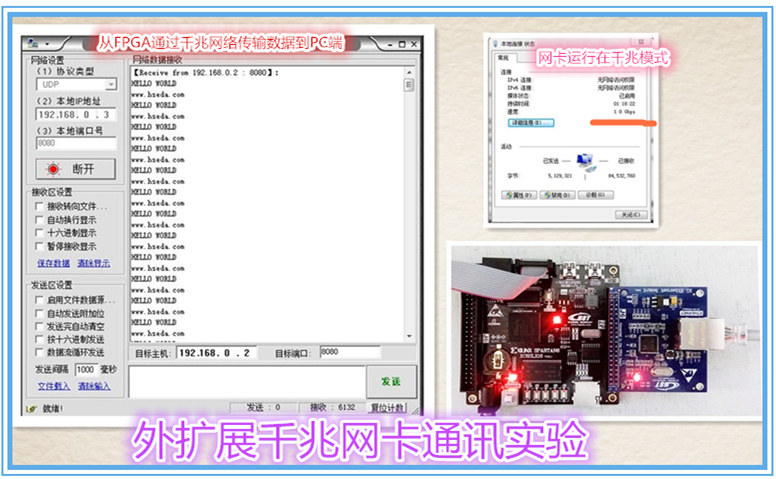

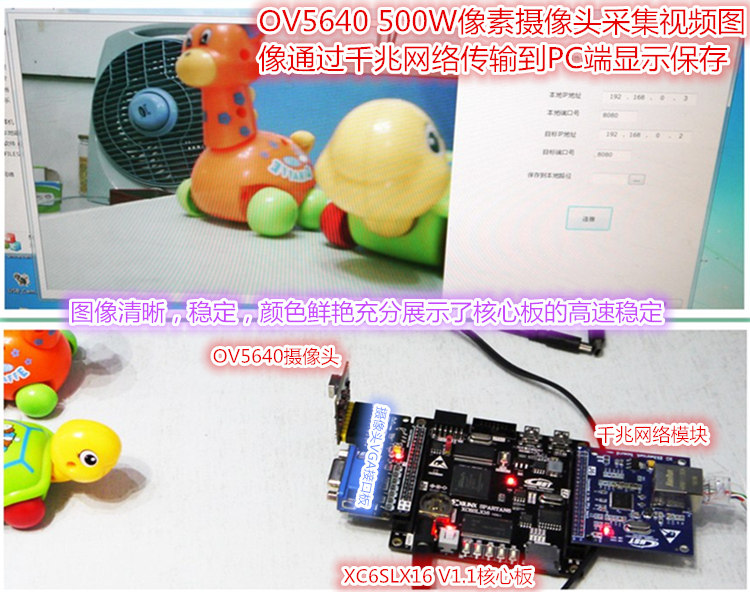

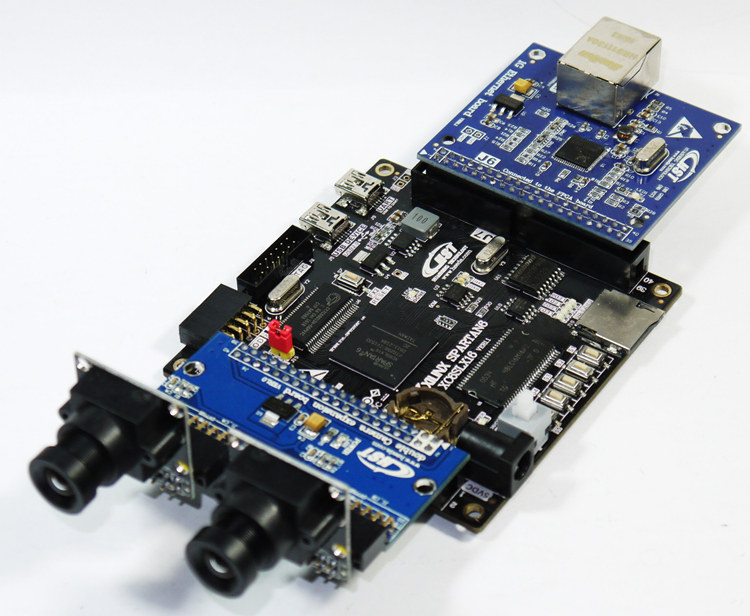

2双摄像头 + 千兆网
双路采集经 SDRAM 缓冲，走 UDP 传到 PC 保存，做双目视觉的前端采集平台。

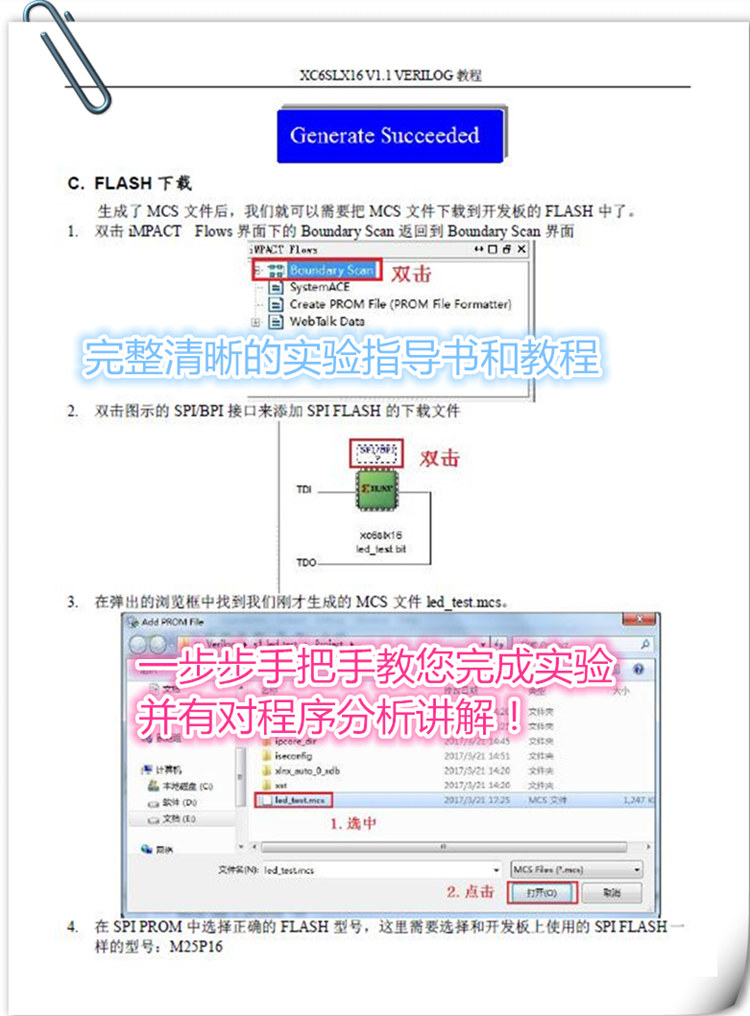

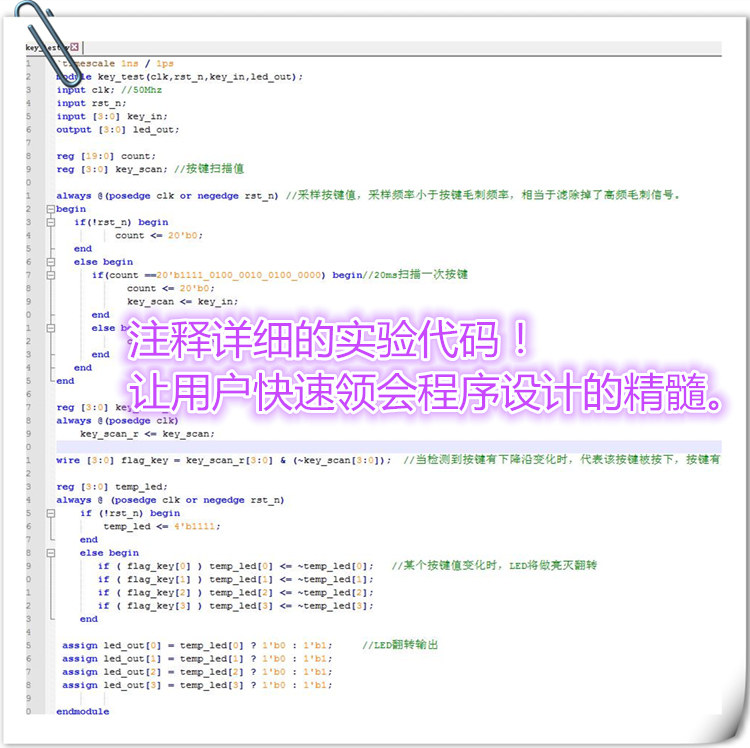

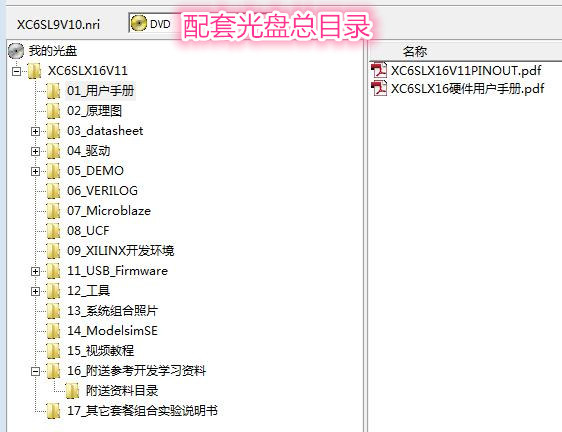

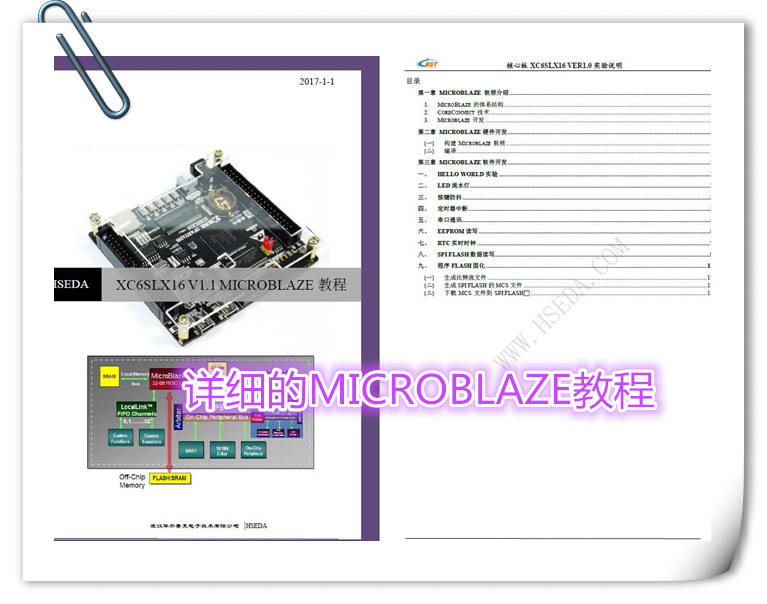

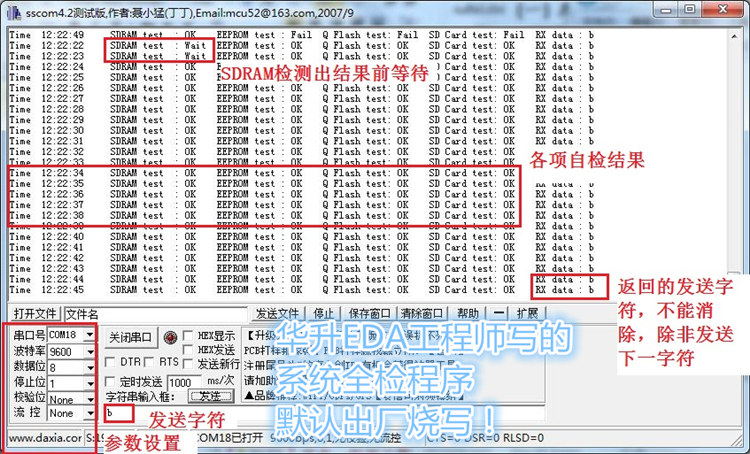

ISE 14.7 工程 + UCF 约束 + 中文教程，一个外设一个工程，编译下载就能看结果 —— 不是只给源码让你自己配环境。
主要例程（按外设分目录）
- LED 闪烁 / 流水灯
- 按键消抖与状态机
- 数码管动态扫描
- 4×4 矩阵键盘
- 串口收发与回环
- DS1302 实时时钟
- 24LC04 EEPROM 读写
- W25Q128 QSPI 读写
- SDRAM 读写测试
- TF 卡 FAT32 读写
- VGA 彩条 / 移动方块

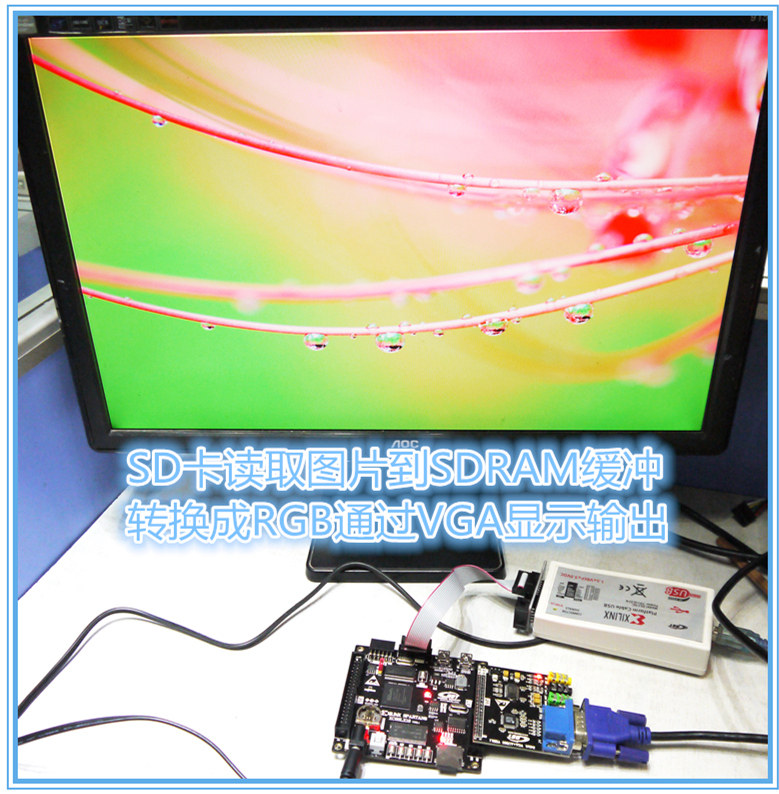

- VGA 显示 ROM 图片
- LCD 触摸屏显示
- OV7725 采集到 VGA

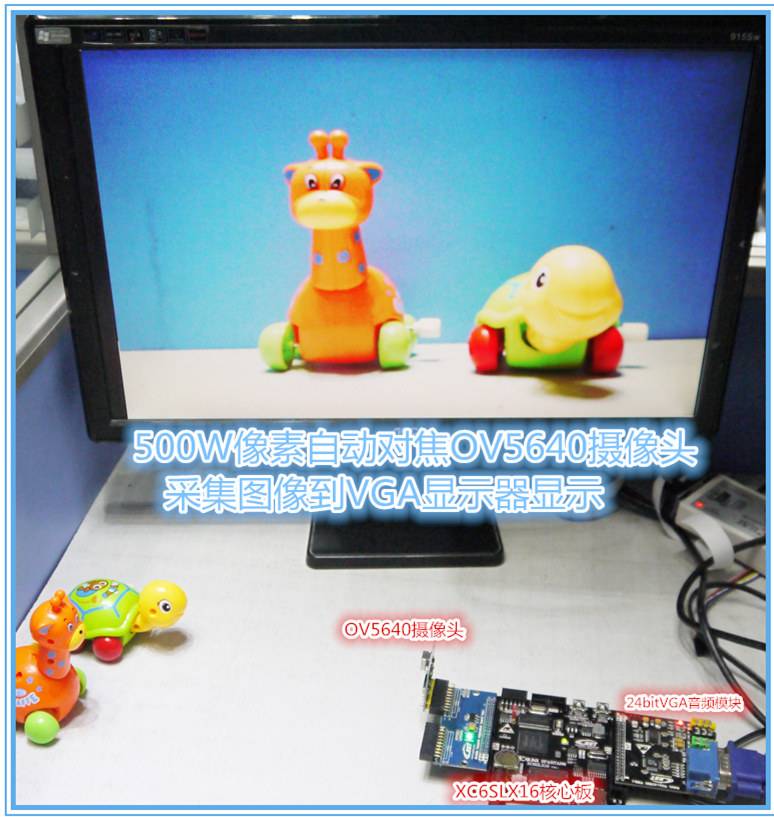

- OV5640 采集到 LCD
- 双目采集与拼接
- 千兆网 UDP 收发
- USB2.0 图像传输

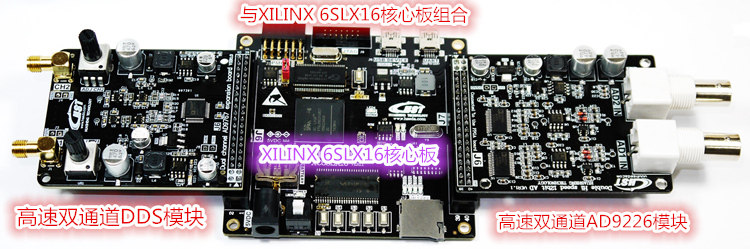

- 高速 AD 采集
- DA / DDS 波形输出
- AD-DA 虚拟示波器
- Microblaze GPIO
- Microblaze 定时器中断
- Microblaze 串口通信
核心板已装亚克力保护板；屏、摄像头、AD/DA、下载线、EDA8.1 底板按需另配，下单前把型号写清。
标准发货清单
- 核心板 ×1（XC6SLX16-2FTG256C，已装亚克力保护板）。
- USB 转 DC 电源线 ×1，5V 供电用。
- MINI USB2.0 通讯线 ×1，做 USB2.0 数据通信。
- 铜柱 ×1 套；资料与例程通过网盘提供。
下单前请确认
- 是否需要 EDA8.1 底板（教学 / 综合实验建议一起配）。
- 配什么屏：2.8 / 3.2 / 4.3 / 7 寸，是否要触摸。
- 配什么模块：摄像头单目还是双目、AD/DA 型号、千兆网。
- 要不要 XILINX Platform Cable USB 下载线（也可用第三方 JTAG）。
选型拿不准？把项目需求发给我们
告诉我们要跑什么（图像采集 / USB 图传 / 高速 AD / Microblaze / 教学实验）和现场接口，工程师帮你配扩展模块与底板。
