XILINX SPARTAN-6 XC6SLX9 NANO VER2.0 FPGA/Microblaze SOPC开发板
现在为答谢广大客户对华升EDA的长期支持和关爱!先推出特价视频采集特惠套餐!
也可以再增加一个摄像头构成基于FPGA双摄像头视频图像开发系统!
![](https://img.alicdn.com/imgextra/i4/655248/O1CN011odd12YfGXjGcqP_!!655248.jpg)
一、系统组合结构图

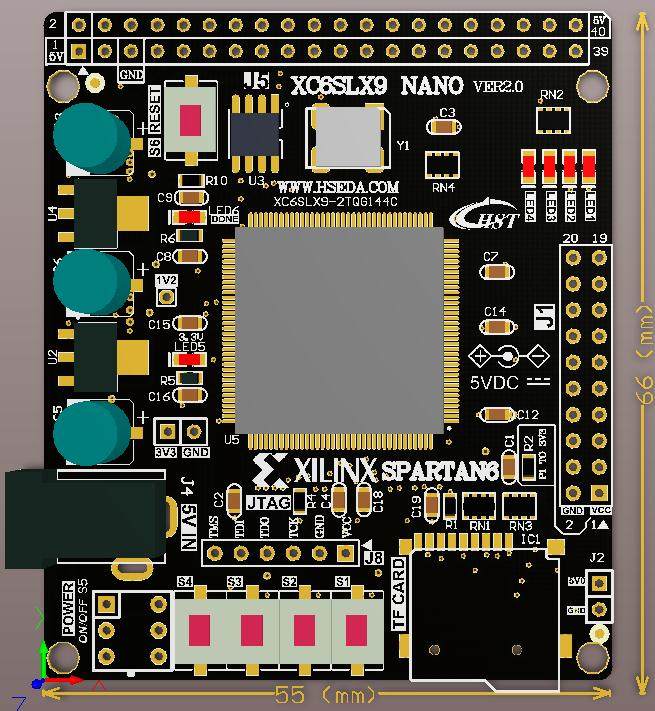

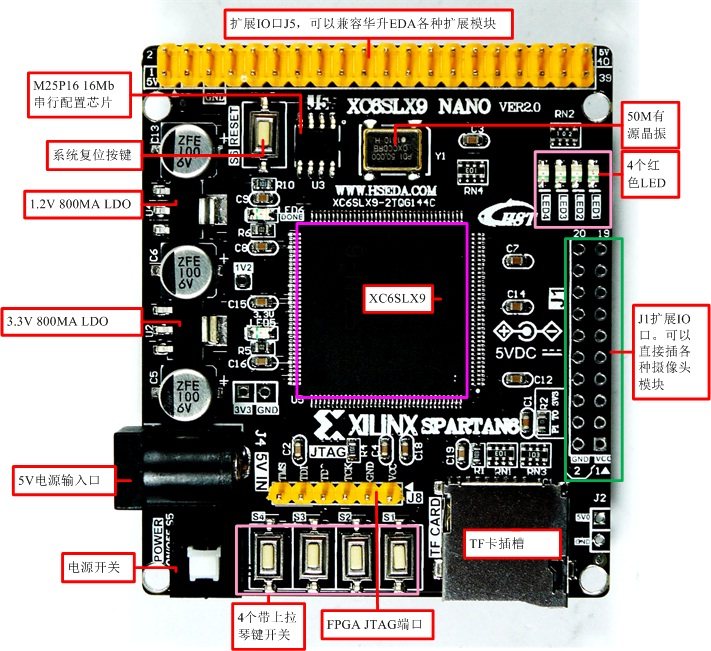

核心板结构布局图
![](https://img.alicdn.com/imgextra/i4/655248/TB2Mzy6apLM8KJjSZFBXXXJHVXa_!!655248.jpg)
![](https://img.alicdn.com/imgextra/i2/655248/TB2I2svXOqAXuNjy1XdXXaYcVXa_!!655248.jpg)
![](https://img.alicdn.com/imgextra/i1/655248/TB2.oeQapHM8KJjSZJiXXbx3FXa_!!655248.jpg)

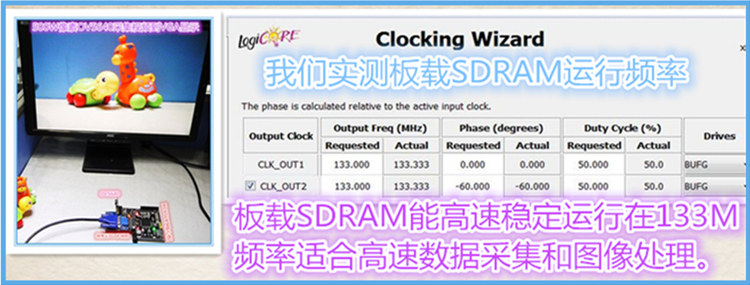

我们实测板载SDRAM能高速稳定运行在133M高速模式
![](https://img.alicdn.com/imgextra/i3/655248/TB2IFEmXfkmyKJjSZFmXXX1EFXa_!!655248.jpg)

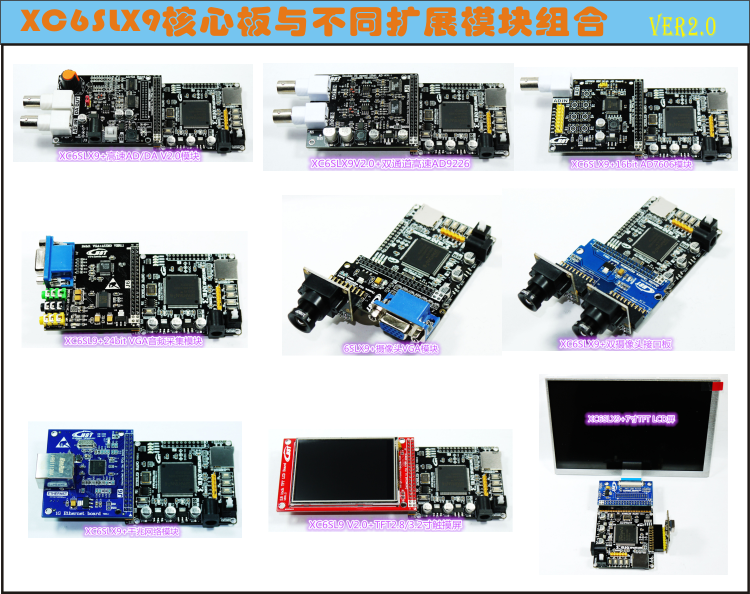

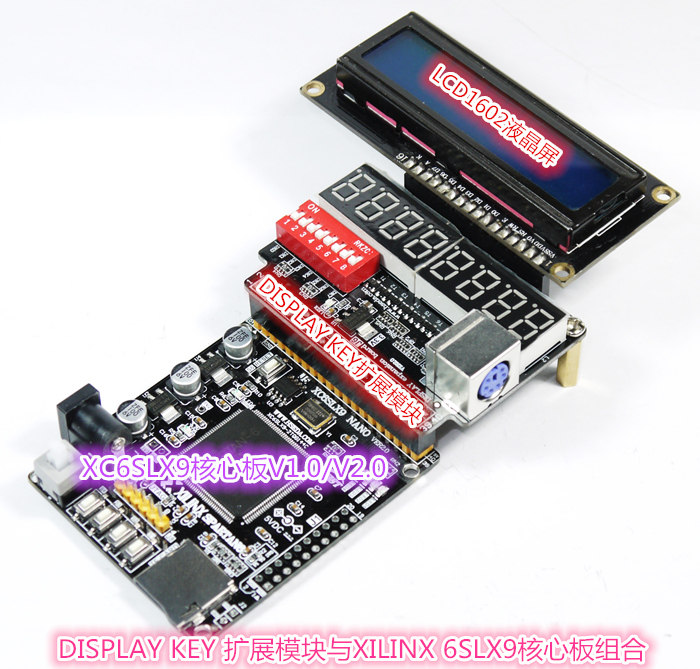

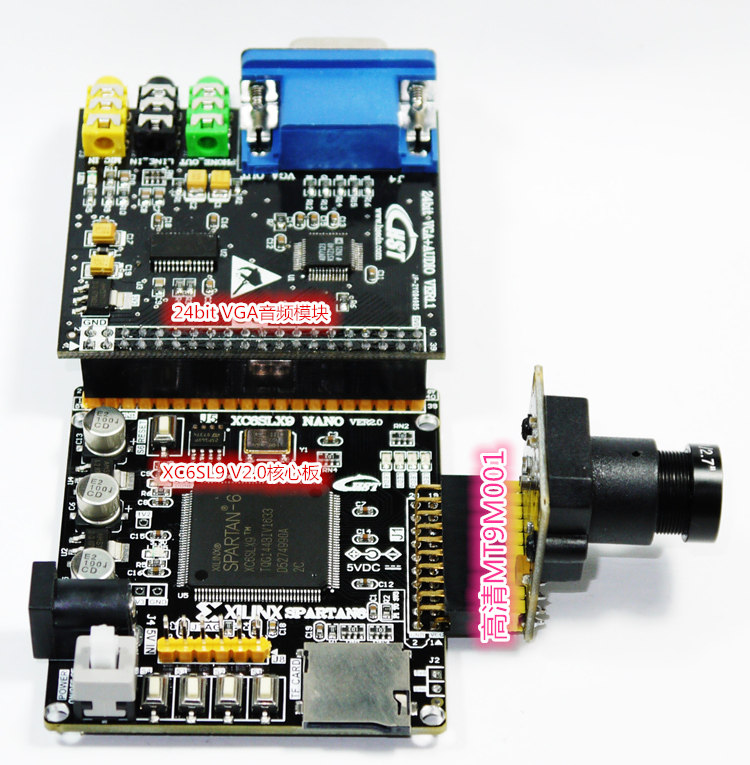

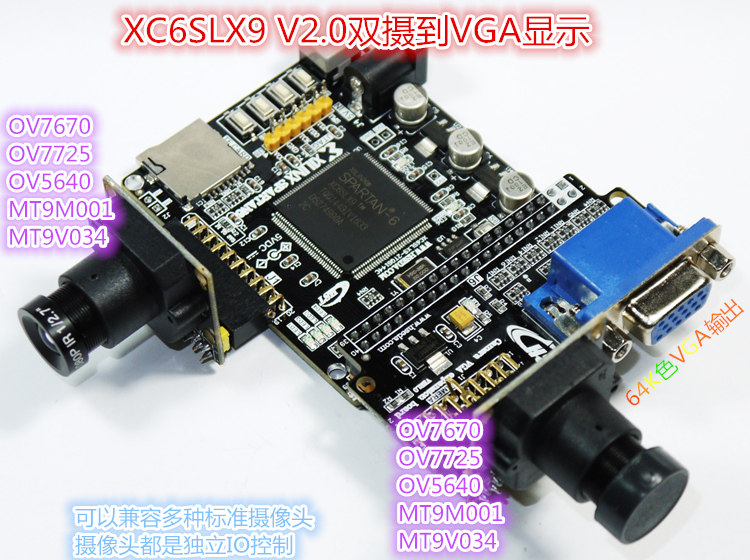

核心板与部分扩展板组合结构展示
![](https://img.alicdn.com/imgextra/i4/655248/TB2LM50aazB9uJjSZFMXXXq4XXa_!!655248.png)
![](https://img.alicdn.com/imgextra/i2/655248/TB2GwjparSYBuNjSspiXXXNzpXa_!!655248.jpg)
![](https://img.alicdn.com/imgextra/i1/655248/TB2pBQ9mDlYBeNjSszcXXbwhFXa_!!655248.jpg)
![](https://img.alicdn.com/imgextra/i1/655248/TB2V9r_mx1YBuNjy1zcXXbNcXXa_!!655248.jpg)
XC6SLX9 NANO VER2.0 FPGA核心板资源
外设 |
数量 |
说明 |
FPGA |
1 |
FPGA芯片型号: XC6SLX9TQG144, 逻辑单元 : 9152,
乘法器: 16, RAM: 666K |
配置芯片 |
1 |
采用常用的M25P16 16Mb 串行FLASH,保存配置数据和相关程序 |
SDRAM |
1 |

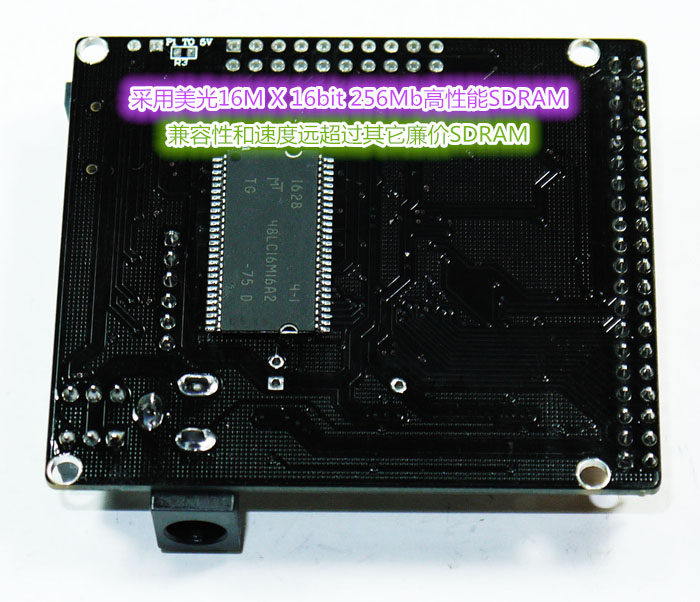

一片16M×16Bit SDRAM , 高143MHz读写速度
256Mb,超大容量,独立I/O控制 |
时钟 |
1 |
采用一个 50M有源晶振 |
按键 |
4 |
带上拉电位,用户按键输入。 |
电源 |
2 |
3.3V/800MA, 1.2V/800MA,并单独引出 |
JTAG端口 |
1 |
调试FPGA或给板载串行FLASH编程 |
LED |
4 |
4个红色LED |
复位按键 |
1 |
系统复位按键,带上拉。也可以做为用户按键输入。 |
TF卡插槽 |
1 |
提供一个标准的TF卡插槽,支持FAT16和FAT32位模式。可以保存数据到TF卡 |
扩展I/O口 |
2 |
2个扩展I/O插座 (J5/37)(J1/18) =55
(55个独立引出I/O),J1是和按键LED复用端口,J1兼容各种标准接口的摄像头OV7670,OV7725,OV5640,MT9M001等 |

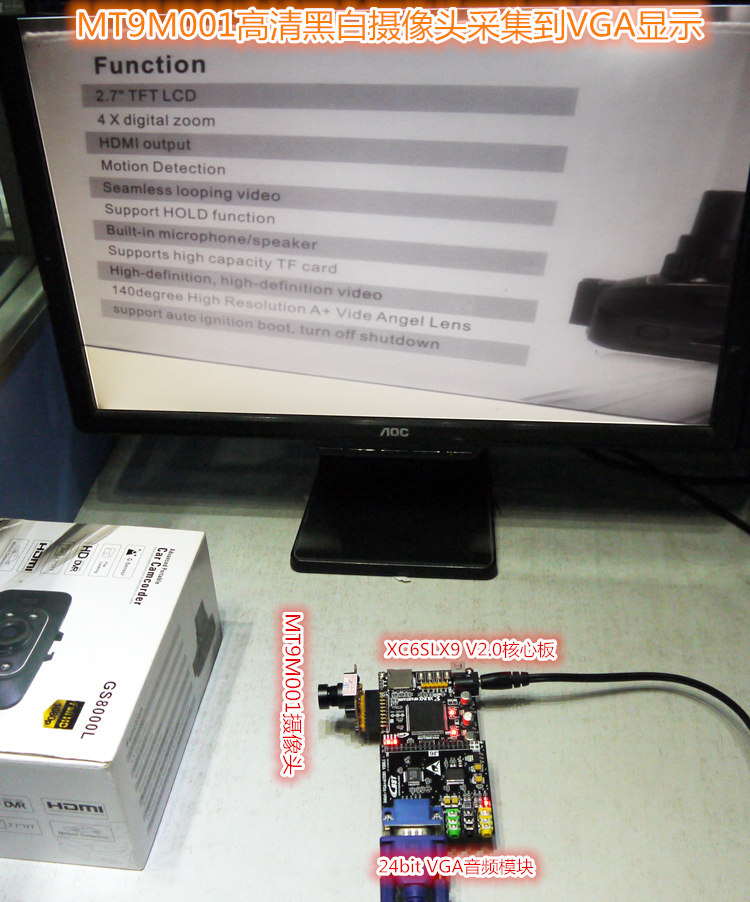

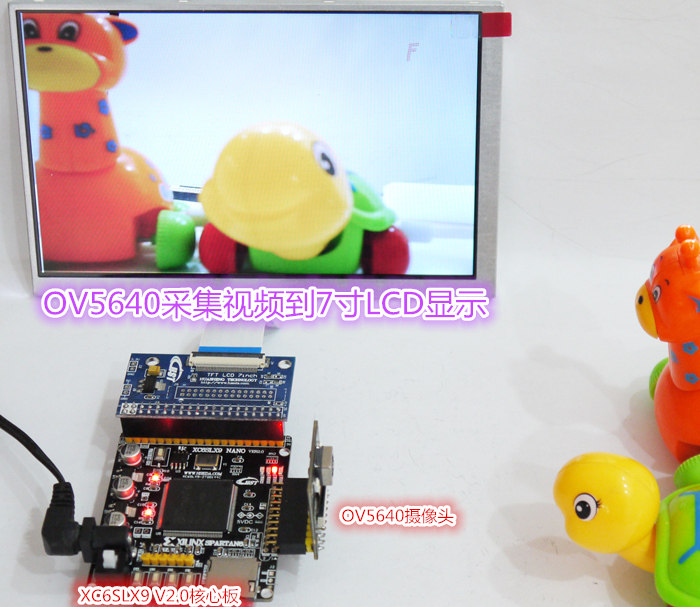

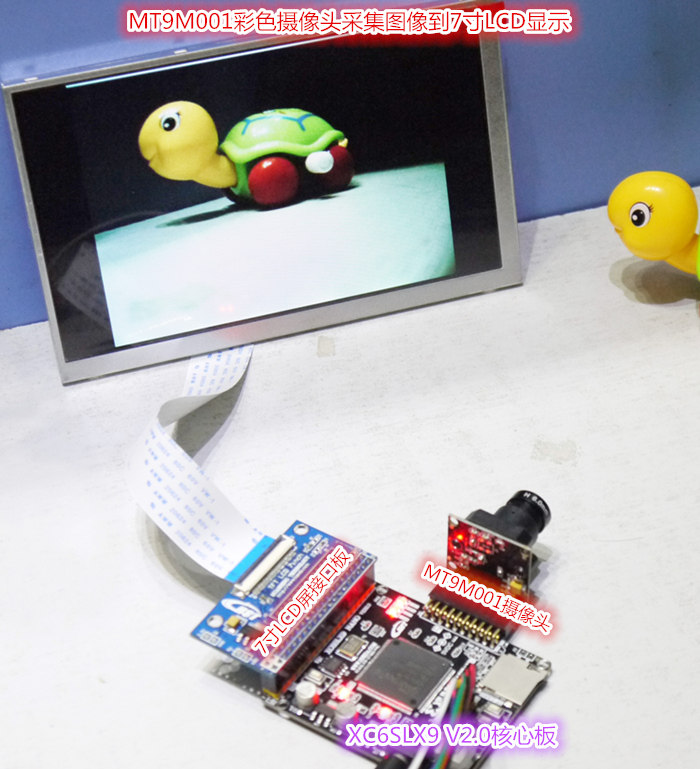

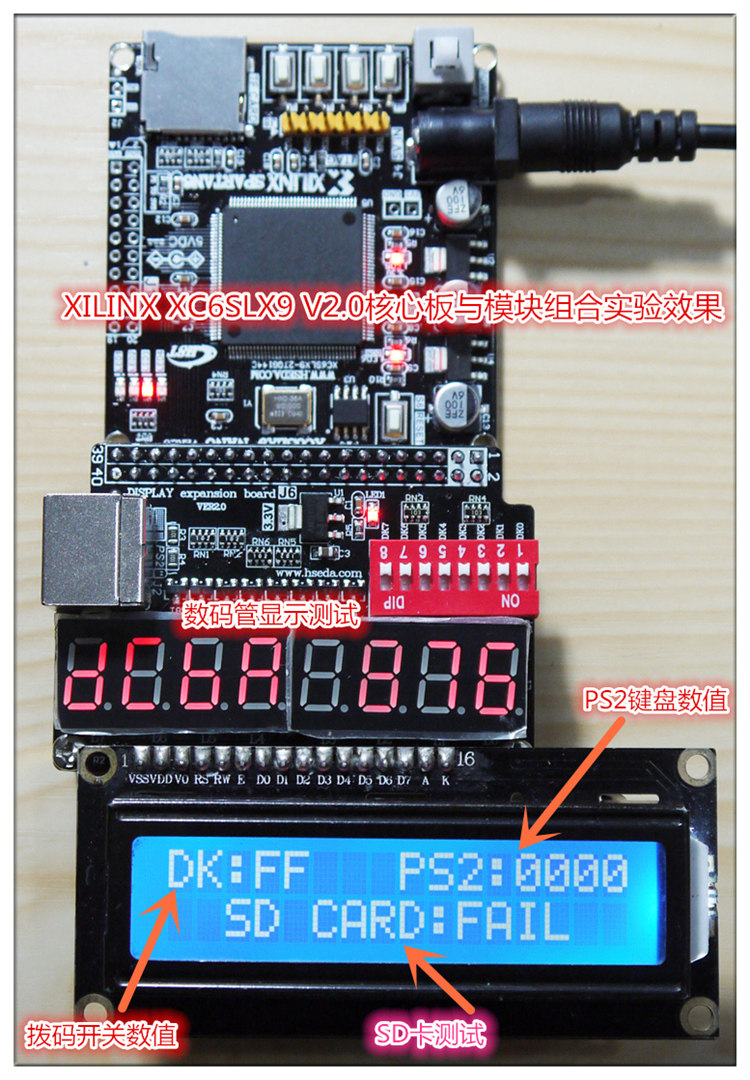

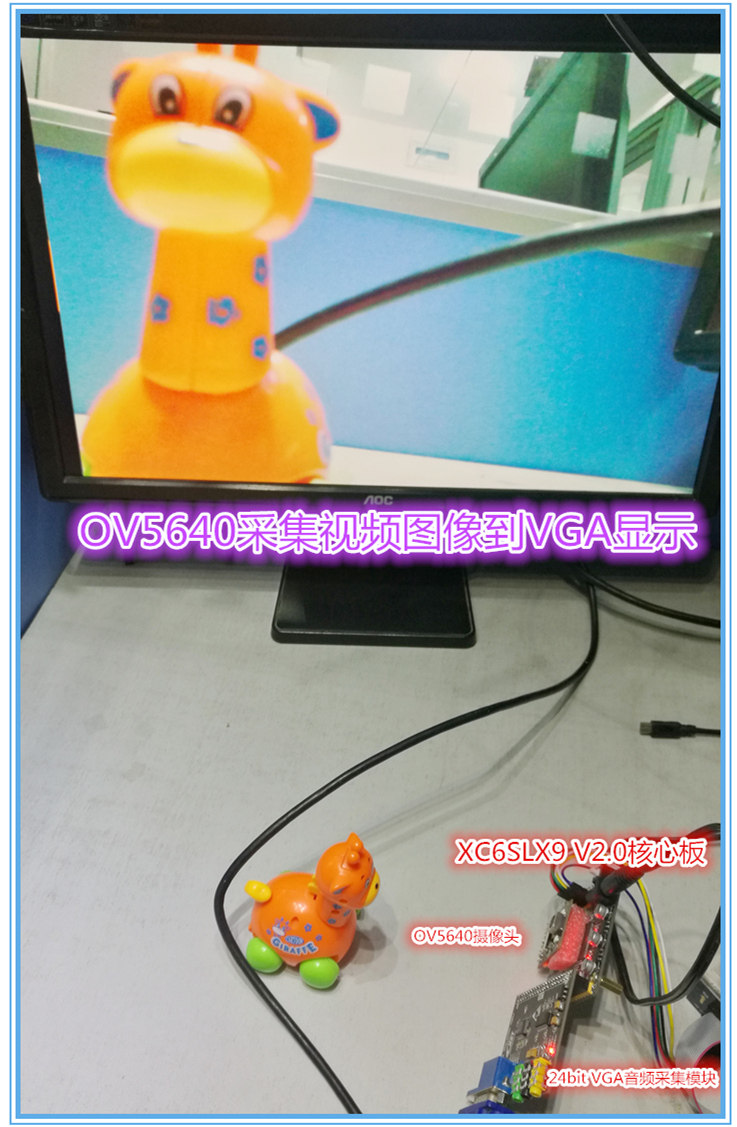

系统实验效果图
开发板硬件手册和部分实验效果展示下载:http://pan.baidu.com/s/1jHUHopg

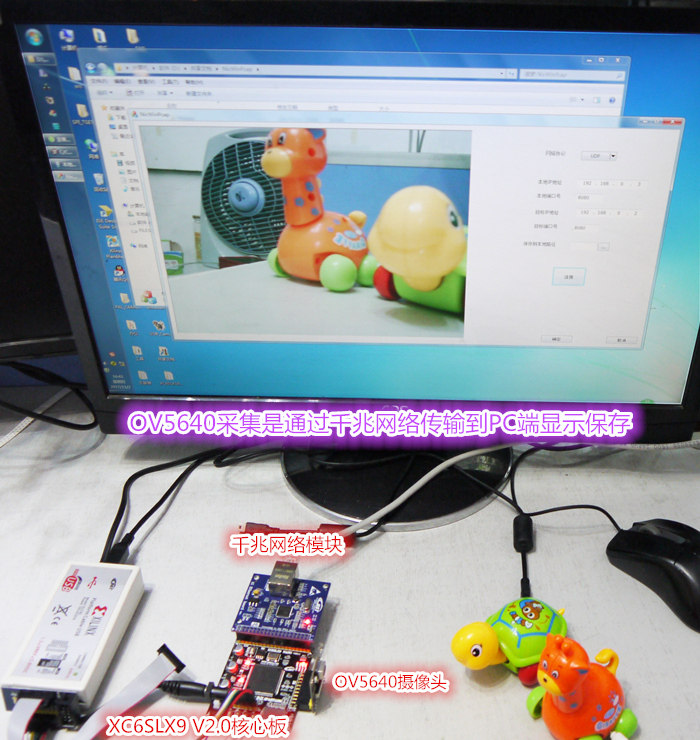

采集视频图像清晰稳定,特别是采集视频图像通过千兆网络传输到PC端显示保存,更加体现了板的高速稳定,因为千兆网络对板的速度要求很高。如果达不到相应的速度,是不能稳定将采集图像传输到PC端显示保存的。网卡可以稳定运行在900M以上网络速度。
![](https://img.alicdn.com/imgextra/i4/655248/O1CN011odd14OtNH3Q42w_!!655248.jpg) ![](https://img.alicdn.com/imgextra/i1/655248/O1CN01a0m0bs1odd4eHgNPq_!!655248.jpg)
![](https://img.alicdn.com/imgextra/i3/655248/TB2PjXycsrI8KJjy0FhXXbfnpXa_!!655248.jpg) ![](https://img.alicdn.com/imgextra/i4/655248/TB2E0_FaDfN8KJjSZFjXXXGvpXa_!!655248.jpg)
![](https://img.alicdn.com/imgextra/i2/655248/TB2Y4WTeamWBuNkHFJHXXaatVXa_!!655248.jpg) ![](https://img.alicdn.com/imgextra/i4/655248/TB2eyTMdrsrBKNjSZFpXXcXhFXa_!!655248.jpg)
![](https://img.alicdn.com/imgextra/i3/655248/TB24OXFcv6H8KJjy0FjXXaXepXa_!!655248.jpg)
![](https://img.alicdn.com/imgextra/i3/655248/TB2ONVDcsbI8KJjy1zdXXbe1VXa_!!655248.jpg)
配套软件和开发环境
-
开发环境:ISE 14.7全功能破解版(仅供学习,请不要用于商业目的)
-
提供与实物100%对应的PDF原理图
-
ISE使用视频教程
-
XILINX PLATFORM USB CABLE安装使用视频教程
-

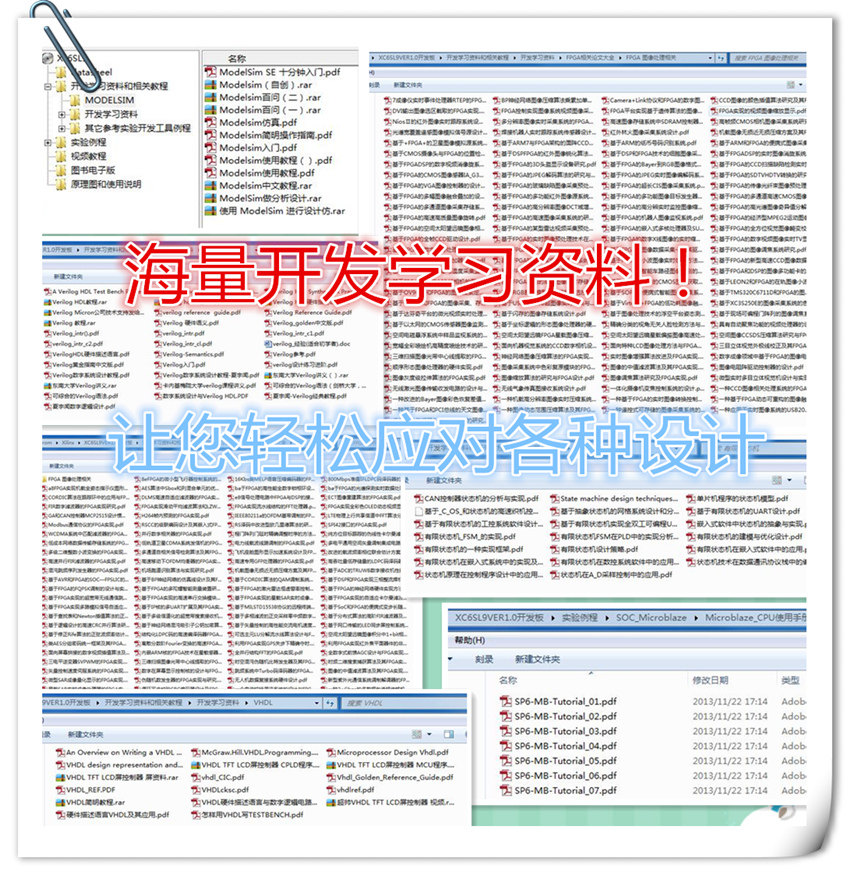

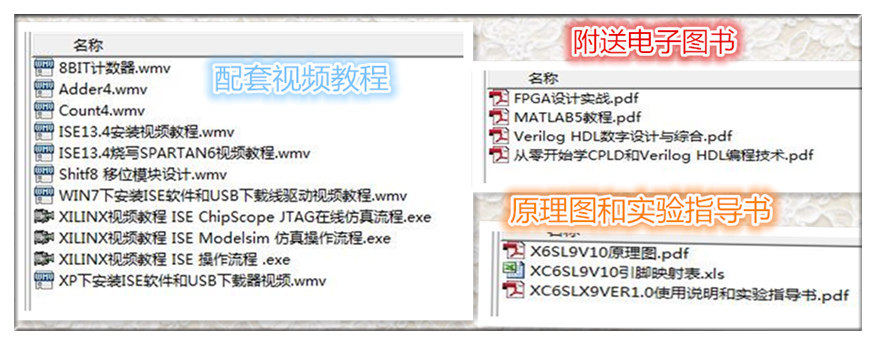

附送大量开发学习资料和视频教程,资料太多,不能一一列举,让您想看也不不完!

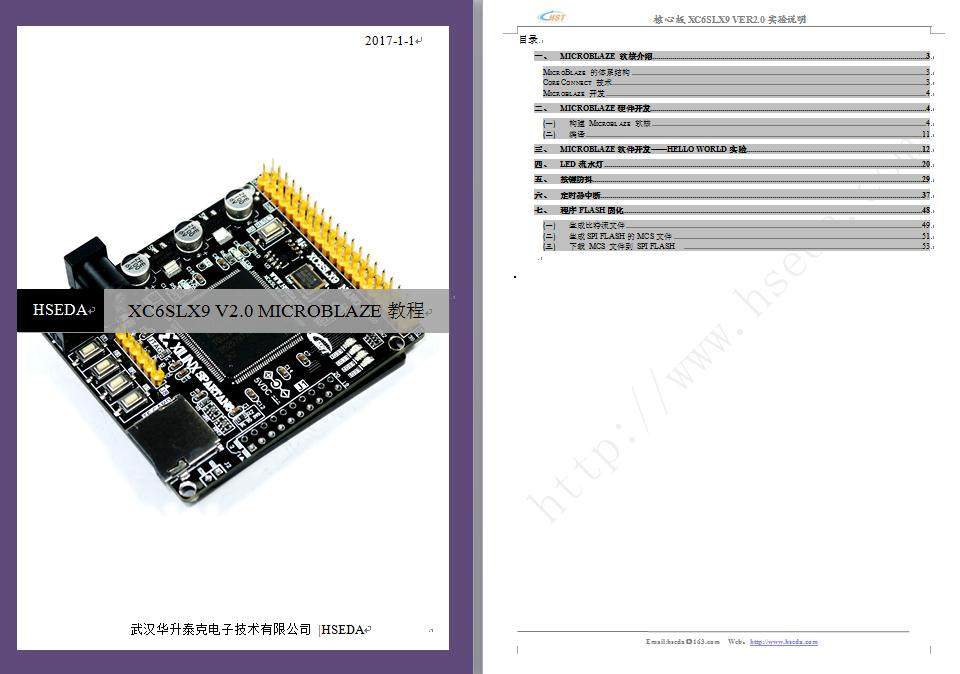

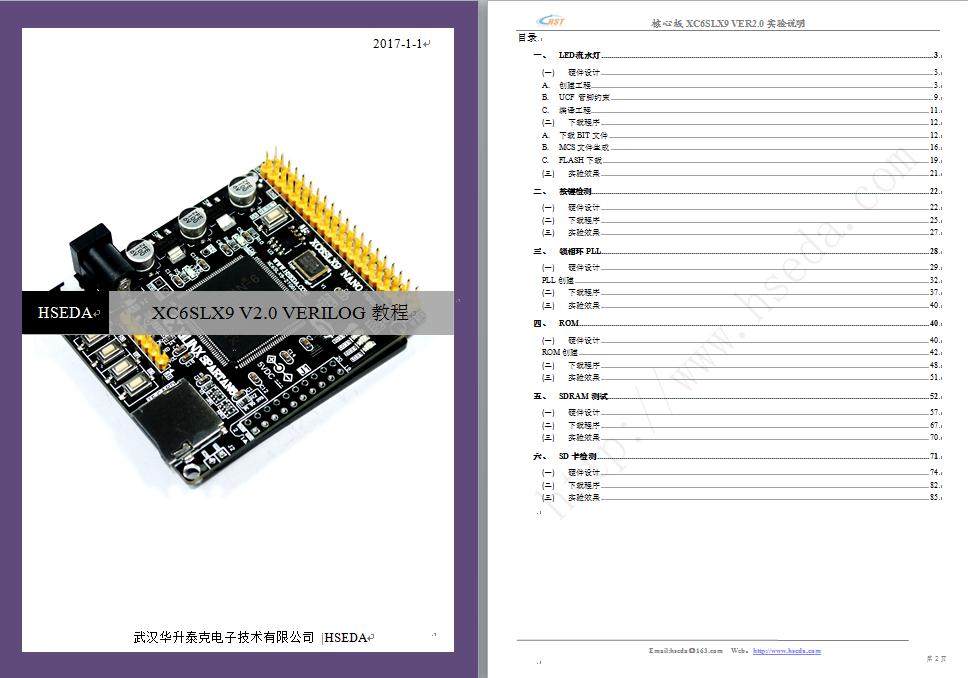

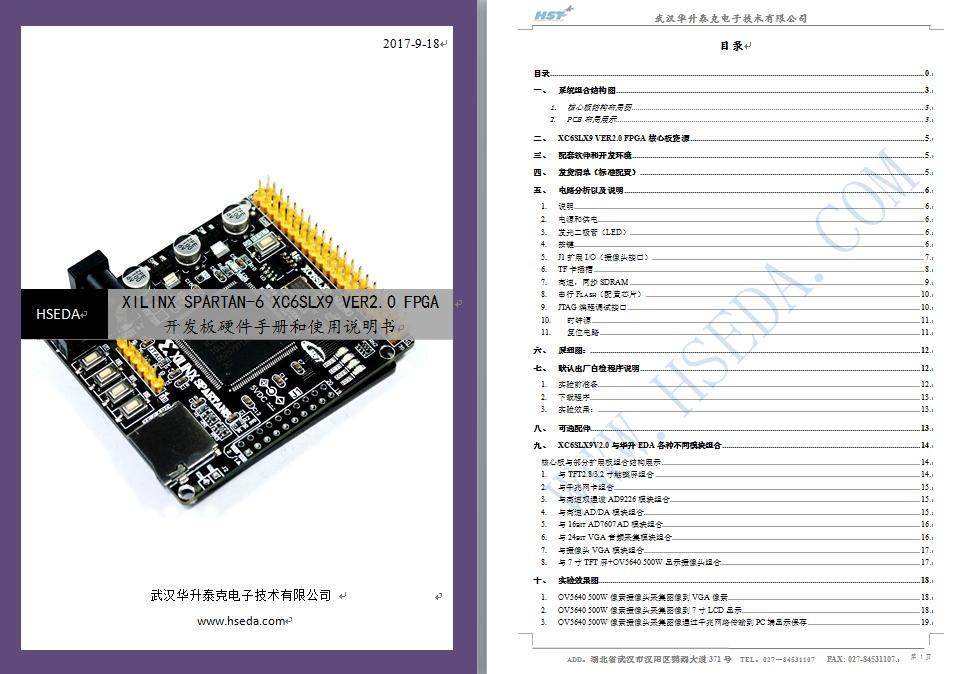

配套三本原创配套教程和使用说明书
![](https://img.alicdn.com/imgextra/i4/655248/TB2O7dIcBDH8KJjSspnXXbNAVXa_!!655248.jpg)
![](https://img.alicdn.com/imgextra/i4/655248/TB2bRuRX5qAXuNjy1XdXXaYcVXa_!!655248.jpg)
![](https://img.alicdn.com/imgextra/i2/655248/TB2KxNzcDnI8KJjSszbXXb4KFXa_!!655248.jpg)
![](https://img.alicdn.com/imgextra/i2/655248/TB27_dWbFXXXXawXpXXXXXXXXXX_!!655248.jpg)
![](https://img.alicdn.com/imgextra/i3/655248/TB2wTpVbFXXXXbLXpXXXXXXXXXX_!!655248.jpg)
![](https://img.alicdn.com/imgextra/i2/655248/O1CN011odd13AdraGO94B_!!655248.png)
![](https://img.alicdn.com/imgextra/i4/655248/O1CN01D71oGU1odd4iOj9BQ_!!655248.png)
发货清单
标准配置
-
XILINX XC6SLX9 NANO VER2.0 FPGA核心板 一块
-
USB转DC电源线 1条
-
配套资料和实验例程开发环境 (通过网盘给用户)
标准配置发货清单 |
![](https://img.alicdn.com/imgextra/i4/655248/TB2URaOjSfD8KJjSszhXXbIJFXa_!!655248.jpg)
XC6SLX9 V2.,0 FPGA核心板一块 |
![](https://gd3.alicdn.com/imgextra/i3/655248/TB2jqVnbVXXXXcJXXXXXXXXXXXX_!!655248.jpg)
USB转DC电源线一条 |
![](https://img.alicdn.com/imgextra/i1/655248/TB2u443mXXXXXbCXpXXXXXXXXXX_!!655248.jpg)
配套资料网盘给用户 |
|
|
视频特惠套餐
-
XILINX XC6SLX9 NANO
VER2.0 FPGA核心板 一块
-
USB转DC电源线 1条
-
OV7725摄像头模块 1块
-
摄像头VGA接口板 1块
-
配套资料和实验例程开发环境 (通过网盘给用户)
![](https://img.alicdn.com/imgextra/i3/655248/TB2ABp7bFXXXXadXpXXXXXXXXXX_!!655248.jpg)
七. 可选扩展模块
可选配件以及扩展板
(更多扩展板将陆续推出,让您轻松应对各种应用和设计要求)
配套生态系, 比较多扩展模块,祝您一臂之力!!!
请您直接点击对应模块就可以打开各扩展模块链接! |
