ALTERA EPF10K10 V2.0开发试验板

(标准配置)售价:260(元) 包含(EPF10K10核心板,5V/1A电源,AT89S/BLASTER2通用下载线)

如果购买我们的EDA4.0主板套件。

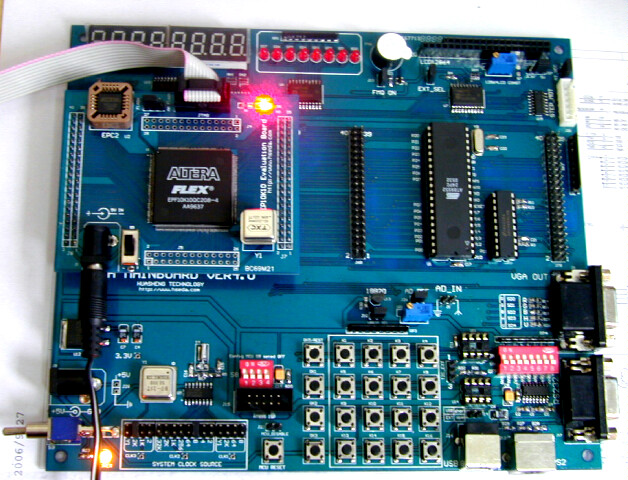

(EDA4.0主板EPF10K10+AT89S/BLASTER2通用下载线) = 500(元)超值配置!!!



EMF10K10资料:

Logic Elements: 576

   I/O : 134 (开发板上所有I/O都已经引出)

   User Memory Bits : 6144

   Ded. Inputs: 6

   Speed Grade : 4



结构布局图

(一张名片大小)

EPF10K10+USB2.0 VGA/SD卡 扩展板 售价:510元 ( 原价:650元)

扩展功能及其实验演示见

http://www.hseda.com/product/other/EX_USB20/ex_usb20.HTM



本评估板采用常用的5V结构ALTERA FLEX10K10芯片进行进行设计, 板上留有JTAG下载电路。 板上载有EPC2配置芯片,所以不用担心掉电后要重新配置。为了方便用户单独使用这块下载板(也就是作为背板插在自己的目标系统上使用),板上提供了一个50M有源晶振 (可按照用户要求选配不同频率有源晶振,因为板上提供一个晶振插座)。这板由于布线合理,所以能够稳定运行在200M频率以上。我们已经通过扩展连接插座和插头将芯片所有效I/O都已引出,也就是板上(J3,J4,J6,J7)。这样您就可以方便的和您的目标系统配合使用,也就是做为背板使用。这样就算是您的目标系统设计失败或损坏也可以将该板取下插到新的目标系统上面正常使用,这样就缩短了开发时间并降低了研发成本。 板上有一个JTAG插座,这是为了用户对JTAG口进行评估试验所设置。如果您觉得自己搭电路麻烦或周期比较紧,可以购买我们的EDA底板,我们的EDA底板已经包含了一般实验所的所有基本外设和相关功能。本评估板是研发人员和大学生进行电子竞赛和相关研究的强有力工具。

具体配置方法见: quartus配置方法视频教程下载

如果与EDA主板配套系统可开展实验项目 如下:

数字部分主要实验:
1
、组合逻辑设计
2
、组合电路
3
、触发器功能实现
4
、扫描显示电路的驱动
5
、计数器及时序电路
6
、数字钟
7
、字符发生器
8
、阶梯发生器
9
、模拟信号的检测
10
、单片机键盘显示接口电路在CPLD
芯片中的实现

11AD的读写控制。

12、标准PS2键盘、鼠标的数据读写。

13、标准VGA显示器的控制实验。

14EEPROM的读写实验。

15、LCD显示控制试验。(LCD1620,LCD12864)

16.4X4矩阵键盘实验

单片机部分实验项目:

1、计数器实验

3、A/D转换0809应用

4、串并转换实验

5、电子音响

6、与PC机通信实验

7.温度计实验.
8.LCD1620液晶显示实验
9.LCD12864液晶显示实验
10.音乐演奏实验

11.999计数实验.
12.123456显示实验
13.电子钟实验
14.数码管实验2.
15.警报器实验
16.按键移位实验
17.流水灯实验




标准配置

EPF10K10 VER2.0核心板一块



5V/1A开关电源

DVD1张

ATMEL/BLASTER II通用下载一条



可选配件以及扩展板 (更多扩展板将陆续推出,让您轻松面对各种应用和设计要求)

视频音频采集(VER3.1)开发板

24位色VGA LCD扩展板

USB2.0 VGA SD扩展板

音频采集回放SD CF扩展板

AD/DA扩展板

高品质USB BLASTER下载 (ALTERA原厂方案)(70元)

USB BLASTER Ver.C下载线(40元)

USB转串口线(12元)

EDA5.1底板

EDA4.1底板
