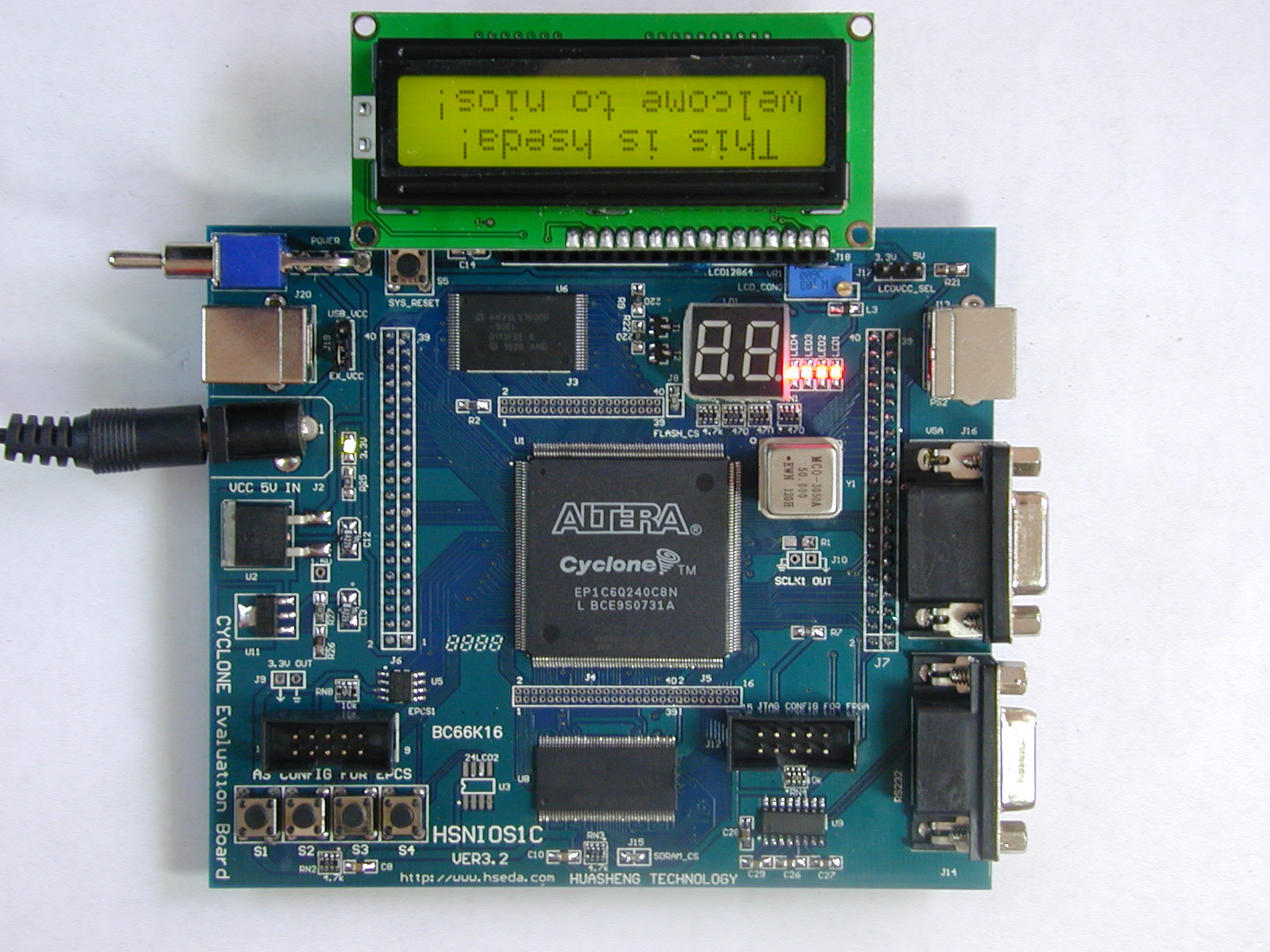

CYCLONE NIOS-II开发板 VER3.2

UClinux PLUS版(EP1C12+4M BYTE flash+EPCS4):售价350(元)
(包含配件:LCD1602,RS232线,5V/1A开关电源, ByteblasterII/AT89S通用下载电缆,DVD资料光盘一张)



这块开发板,是我们根据目前NIOS系统应用方向和使用实际情况开发设计了这块开发板,这板在VER2.1的基础上修改而来.去掉了USB部分和SRAM部分,对存储器的总线结构做了调整,更加适应初学者和入门用户学习使用.使用用我们的开发板能够很容易的构成高速数据采集和视频开发系统。 如果您需要功能完整,并要求与PC做高速的数据传输,可以选择我们的HSNIOS1C VER4.0开发板.这板上带有完整的USB2.0的高速数据传输端口.

    由于FPGA与存储器直接进行高速数据交换。所以成在很多干扰因素,因此这也是很多 开发板速度很难提高的关键原因。所以我们在设计的时候尽量靠近FPGA芯片。这样就最大限度减少因为布板所造成的干扰因素。 我们的开发板的SDRAM和FLASH采用独立的总线.这样就为初学者提供了更加方面灵活的设计途径.同时开发板采用了独特的跳线设计方式,可以在一块PCB板上使用EP1C6和EP1C12两种不同容量的FPGA芯片,用户在进行设计的时候如果感觉资源不够可以 选用大容量的FPGA芯片.

    板上有一个有源晶振插座。用户可以方便的根据自己的实际使用目更换不同频率晶振。由于CYCLONE芯片内带PLL。所以能够方便的 频率合成,分频,移相等功能。这样就能充分保证程序在芯片内高速运行,以较低的I/O运行速度来保证系统运行稳定。

   用户如果觉得自己做目标板麻烦。可以购买我们提供的多种扩展板。(本公司有各种视频采集,输出扩展板)或是通过J6,J7直接插到我们的EDA底板上或是EDA试验箱上。这样就可以充分利用我们的EDA底板提供的功能多样,完善外设资源。这样就能轻易的构成一套售价低廉,功能强大的SOPC开发,评估系统。



1。支持EPCS1和EPCS4
  EP1C6选用EPCS1配置芯片,EP1C12选用EPCS1配置芯片。


2。16M Byte 高速SDRAM
  一片4M×32Bit SDRAM ,最高133MHz读写速度;MT48LC4M32B


3。2M Byte  通用型FLASH 可以升级到4M BYTE
  一片1M×16bit(64Mbit) AM29LV160,90ns读写速度; 可以配置为16位或8位模式.
  灵活的页面方式,可以用来存储FPGA配置文件或者操作系统镜像文件;


4、板上载有一个50M有源晶振。

   由于EP1C6QC240C8芯片最高运行频率80M。50M频率是可以满足大多数应用的,由于我们没有将晶振直接焊接在板上。而是通过晶振插座,所以用户能够方便的根据使用情况,更换不同频率晶振。板上所有GCLK都已经引出。如果和我们的EDA3.2主板进行搭配连接,这样就可以拥有5个以上的时钟源,并且可以方便的更换 不同时钟频率。


7、通过我们的提供的扩展板和EDA底板能实现更加丰富的接口
    通过相应的
EDA底板,可以实现I2C,VGA,8个数码管,8个LED,多种LCD,RS232,51单片机,PS/2,AD,DA等的接口。同时还可以充分利用我们EDA底板上面的资源,和相关例程。 由于NIOS ver3.0板上的PS2和RS232接口是和EDA3.2底板上面的是独立分开.所以配合我们的EDA底板,将会拥有2个RS232接口和PS2接口.

   本公司还有Video,Audio扩展板可供用户选择。 用户也可以根据需要,开发自己的扩展接口板。在现有系统上加360元购买我们的EDA底板就可以构成一套功能齐全 、性能完善、售价低廉的NIOS开发系统。

    用户也可以将这个板做为背板插在自己设计的应用系统上。这样就能够缩短开发周期,并能够充分利用板上资源。如果目标板设计失败,或损坏也不用重新制作核心板。

   本公司还为用户定做各种扩展板,可按照用户所提出要求设计各种扩展板,以实现功能更为强大应用系统。


8、
提供软件和试验项目:

   提供全部的设计资料,包括原理图和扩展板的PCB,测试代码和一些IP的源码。

    如:SDRAM测试程序及其源代码,系统资源分配程序(初始化程序)。LCD显示,VGA显示,数码管扫描显示,AD转换 等测试程序。PS/2键盘鼠标。QuartusII 5.0 破解版 ,niosii linux,NIOS开发教程。等等。。。。

9、全面支持NIOSII和uC/OS操作系统



10:大量相关学习资料

大量教程教程让您轻松上手



华升原创视频教程



大量NIOS开发教程让您轻松掌握NIOS开发过程

11.试验代码清单:

HSNIOS核心板程序清单
HDL实验程序清单
1 \UART_IN_HDL  HDL语言写的串口通讯程序
2 \LCD1602 一个LCD1602的显示试验程序.
5 \PS2_LCD ps/2键盘输入,PS2键盘输入lcd上显示输入的字符实验
6 \PS2_RS232   实现PS/2接口与RS-232接口的数据传输,
7 \light  彩灯控制实验  实验平台上的8LED实现常见彩灯实验。
8 \SRAM_TEST HSNIOS1C板上的SRAM实验程序
9 \LED  板上面的LED控制程序。
NIOS部分实验程序
1 \LCD_FLASH  一个用NIOS写的完整的LCD演示程序.并且程序可以下载到FLASH内运行.
2 \UART_IN_NIOS  NIOS写的开发板到PC  RS232通讯实验程序
3 \TESTALL 用NIOS写的系统全检程序
4 \SEG7LED  板上的LED和数码管显示实验程序.
5 \ST_UCLINUX 一个标准Uclinux工程实验
HSNIOS核心板配合EDA4.0底板程序清单
1 \4x4KEY EDA4.0板上的4X4矩阵键盘实验程序
2 \FENPENG 一个6分频实验程序
3 \LCD1602 EDA4.0底板上的LCD1602液晶实验程序
4 \LCD12864DRV EDA4.0底板上面12864液晶实验程序
5 \MUSIC  EDA底板上面演奏梁祝音乐的程序
6 \VGA_char 程序可以在VGA显示器上以800x600分辨率显示方波示例和字母示例
7 \VGA   程序实现的功能是在VGA显示器上显示彩色条纹,共8种颜色
8 \7seg_disp  EDA底板上面的7段码显示控制实验
9 \RS232_MCU EDA底板上面的单片机串口通讯实验
10 \LIGHT_MCU 单片机控制EDA底板上的LED流水灯实验
11 \AT93C46 EDA底板上面的93C46读写实验
13 \24LC02 EDA底板上面的24LC02读写实验
14 \TEMP 一个用EDA底板上的18B20做的温度计的实验




标准配置

HSNIOS VER3.2核心板一块



5V/1A开关电源

LCD1602液晶

RS232通讯线一条

ATMEL/BLASTER II通用下载一条



DVD1张









可选配件以及扩展板 (更多扩展板将陆续推出,让您轻松面对各种应用和设计要求)

TFT2.8英寸TFT LCD触摸屏模块VER1.0

30W像素摄像头模块一个

USB2.0 VGA SD扩展板

音频采集回放SD CF扩展板

视频音频采集(VER3.1)开发板

高品质USB BLASTER下载 (ALTERA原厂方案)

USB BLASTER Ver.C下载线



AD/DA扩展板



24位色VGA LCD扩展板

EDA4.1底板

EDA5.1底板

USB转串口线

LCD128X64图像点阵液晶带汉字库
