Logic Cells: 8064 I/O : 141 (开发板上所有I/O都已经引出) Differential I/O pairs. 62 System Gates : 400K Block RAM (kbits): 288k Speed Grade : 4 Dedicated Multipliers: 16
结构布局图 尺寸(12.3 X 8.3CM)紧凑型布局
背面布局图
一 系统概述 本评估板采用XILINX常用spartan3芯片进行进行设计, 板上留有JTAG下载电路。 板上集成了XILINX 新一代串行配置芯片XF02S。为了方便用户单独使用这块下载板(也就是作为背板插在自己的目标系统上使用),板上提供了一个50M有源晶振(带晶振插座) (可按照用户要求选配不同频率有源晶振)。这板由于布线合理,所以能够稳定运行在100M频率以上。我们已经通过扩展连接插座和插头将芯片所有效I/O都已引出,也就是板上(J12,J13,J6,J7)。这样您就可以方便的和您的目标系统配合使用,也就是做为背板使用。这样就算是您的目标系统设计失败或损坏也可以将该板取下插到新的目标系统上面正常使用,这样就缩短了开发时间并降低了研发成本。 板上有一个JTAG插座,这是为了用户对JTAG口进行评估试验所设置。同时我们在板上设置了一个配置芯片选择跳线。如果只是做程序验证,可以将串行PROM屏蔽掉。如果您觉得自己搭电路麻烦或周期比较紧,可以购买我们的EDA底板,我们的EDA底板已经包含了一般实验所的所有基本外设和相关功能。本评估板是研发人员和大学生进行电子竞赛和相关研究的强有力工具。 二 系统资源 · FPGA芯片 XC3S400 · 提供2个8段数码管; · 提供4个LED发光管; · 提供4个独立按键;
· 提供1路RS-232接口,可连接PC进行实验; · 提供1路USB接口, 可以通过USB对开发板供电。并可以做USB IP核评估。 · 提供12864中文图形液晶接口;
· 1个8色VGA接口; · 1个SD卡座; · 供电可以通过跳线选择外部稳压电源还是通过USB接口供电; · 一个标准PS2接口。可以直接连接鼠标或键盘; . 一个红外接收头 · I2C存储器24LC01。 · 一个蜂鸣器
三. 相关配件 1、 XC3S400 V1.2开发板 1块;
2、 3、 串口线 1根; 4、 USB连线 1根; 5、 5V/1A开关电源 1个; 6、 用户光盘(1DVD); 8、 12864中文图形液晶(选配,需另购,售价:90元); 9
单核心板配套实验:
如果与
数字部分主要实验: 11、AD的读写控制。 12、标准PS2键盘、鼠标的数据读写。 13、标准VGA显示器的控制实验。 14、EEPROM的读写实验。 15、LCD显示控制试验。(LCD1620,LCD12864) 16.4X4矩阵键盘实验 单片机部分实验项目: 1、计数器实验 3、A/D转换0809应用 4、串并转换实验 5、电子音响 6、与PC机通信实验
11.999计数实验.

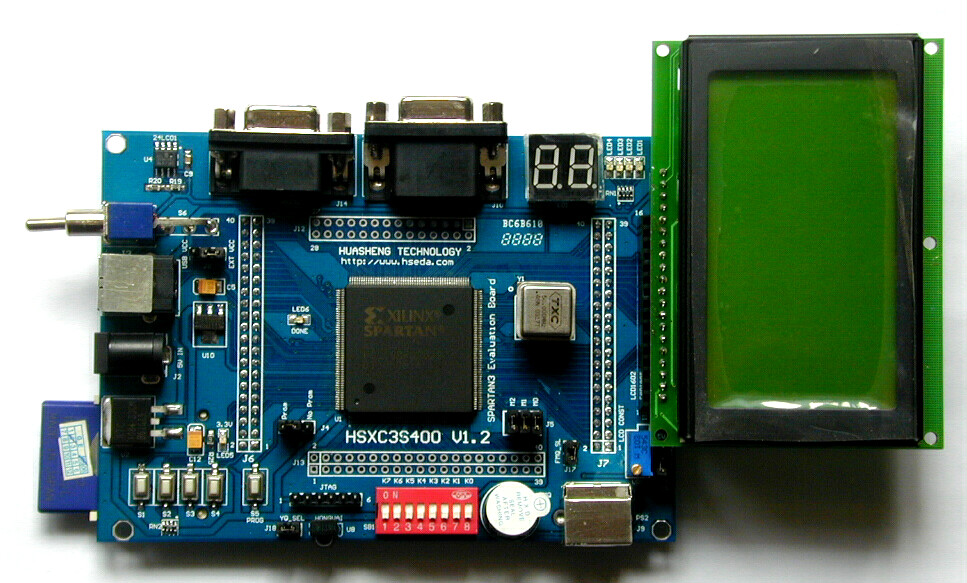

开发板与部分扩展板图
与LCD1602液晶连接

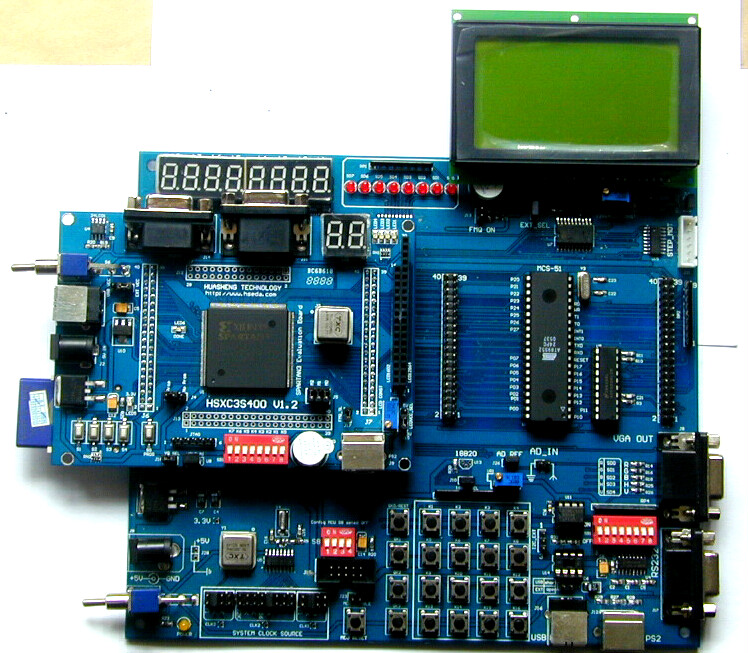

与EDA4.0底板构成完整SOPC系统开发平台
高精温度采集通过RS232端口传到PC端显示效果
(我们提供完整的PC端的接收程序源代码VB)
可选扩展板

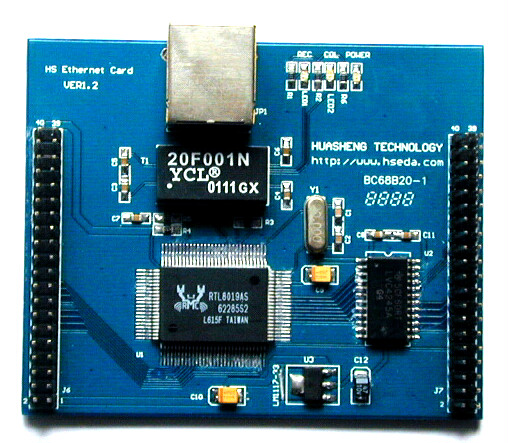

网络接口板
|
